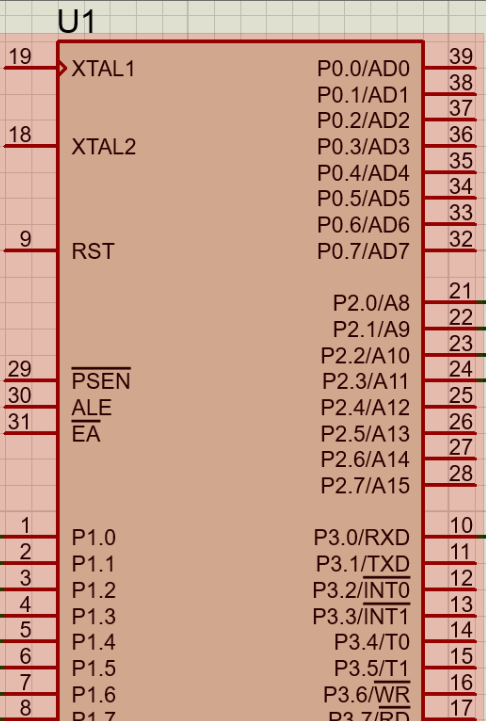

引腳介紹：一共40個引腳，32個并行口。
電源引腳
VCC（40口） +5v直流電
VSS （20口）接地
複位引腳
RST(9口) 複位輸入信号
時鐘引腳
XTAL1（19口） 晶振輸入口
XTAL2 （18口） 晶振輸入口
控制引腳
ALE（30口）位址鎖存允許信号
PSEN （29口） 外部存儲器選通信号
EA（31口）EA引腳表示存取外部程式代碼之意，低電平動作，當此引腳接低電平後，系統會取用外部的程式代碼（存于外部EPROM中）來執行程式。EA引腳必須接低電平，因為其内部無程式存儲器空間。
I/O口引腳
P0# : P0.0~P0.7
P1# : P1.0~P1.7
P2# : P2.0~P2.7
P3# : P3.0~P3.7
P3口複用引腳
P3.0序列槽輸入；
P3.1序列槽輸出；
P3.2外部中斷0；
P3.3外部中斷1；
P3.4計數器輸入0；
P3.5計數器輸入1；
P3.6外部存儲器寫信号；
P3.7外部存儲器讀信号；
Proteus中電源VCC引腳和VSS接地引腳預設情況下是隐藏的
如果要顯示可以選擇菜單欄的Template \ Set Design Colours \ 勾選 show hidden pins。
