體驗TiDB V6.0.0 之TiDB的資料遷移工具DM-WebUI

作者：边城元元​

体验DM-WebUI

一、背景

DM 是一款便捷的数据迁移工具，支持从与 MySQL 协议兼容的数据库到 TiDB 的全量数据迁移和增量数据同步。 TiDB v6.0.0 之前，使用DM做数据迁移方式是通过dmctl和配置文件方式，对命令和配置不熟悉的tidber不是很方便。在TiDB v6.0.0 发布同时发布了DM的可视化管理工具WebUI。真心感觉TiDB越来越好用，更加强大，迫不及待的体验一把。

二、DM准备条件

2.1 了解DM

2.1.1 DM组成

• DM 主要包括三个组件：DM-master，DM-worker 和 dmctl。
• TiDBV6.0.0 增加了WebUI可视化管理（​​http://{master_ip}:{master_port}/dashboard/​​
• 组件说明：

1、DM-master

DM-master 负责管理和调度数据迁移任务的各项操作。

• 保存 DM 集群的拓扑信息
• 监控 DM-worker 进程的运行状态
• 控数据迁移任务的运行状态
• 提供数据迁移任务管理的统一入口
• 协调分库分表场景下各个实例分表的 DDL 迁移

2、DM-worker

DM-worker 负责执行具体的数据迁移任务。

• 将 binlog 数据持久化保存在本地
• 保存数据迁移子任务的配置信息
• 编排数据迁移子任务的运行
• 监控数据迁移子任务的运行状态

3、dmctl

dmctl 是用来控制 DM 集群的命令行工具。

• 创建、更新或删除数据迁移任务
• 查看数据迁移任务状态
• 处理数据迁移任务错误
• 校验数据迁移任务配置的正确性

4、WebUI

DM可视化管理

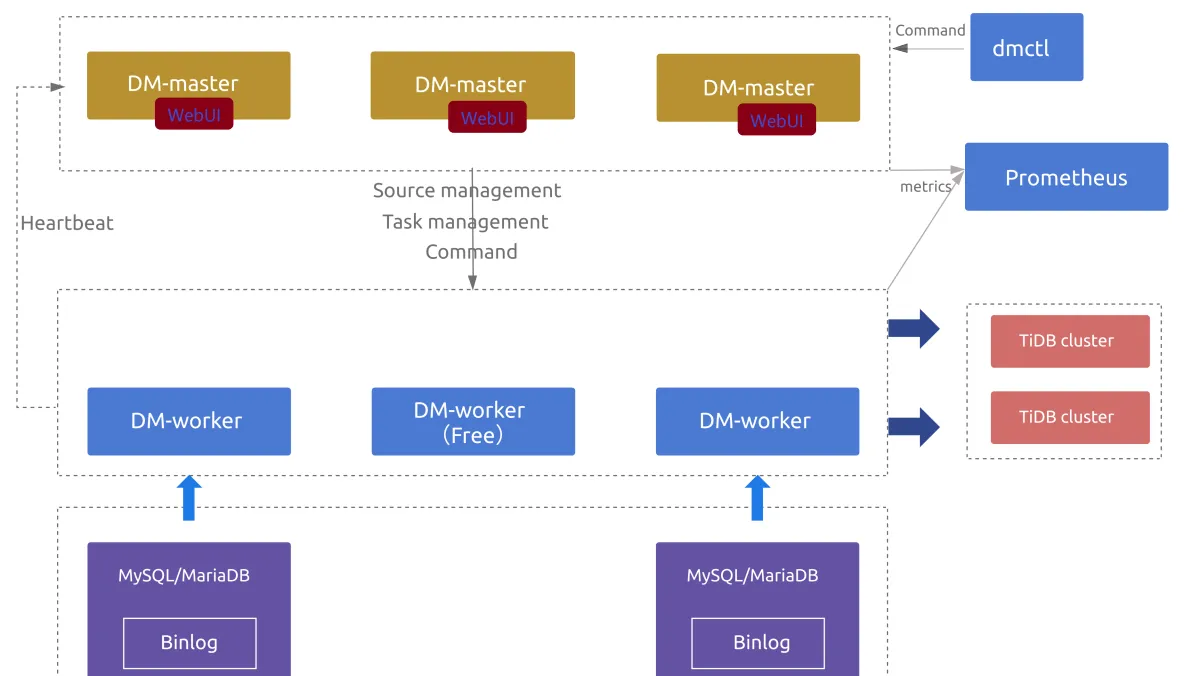

2.1.2 Data Migration 架构

1、可以从 DM 集群的任意 master 节点访问 DM WebUI，访问端口与 DM OpenAPI 保持一致，默认为 ​

​8261​

​​。访问地址示例：​

​http://{master_ip}:{master_port}/dashboard/​

​。

2.2 使用DM的前提条件

2.2.1 MySQL 协议兼容的数据库

• MySQL 版本>5.5
• 表结构的兼容性

• 检查上游表是否设置了外键。TiDB 不支持外键，如果上游表设置了外键，则返回警告。
• （必须）检查字符集是否存在兼容性差异，详见​​TiDB 支持的字符集​​。
• （必须）检查上游表中是否存在主键或唯一键约束（从 v1.0.7 版本引入）。

2.2.2 TiDB的存储空间

TiKV总节点要有足够的空间（应大于上游数据源的大小×副本数×2）

为什么×2呢?这里主要考虑到下面两个方面：

• 索引会占据额外的空间
• RocksDB 的空间放大效应

2.2.3 开启WebUI的配置

为确保 DM WebUI 能正常显示，在使用 DM WebUI 前，确保以下操作或配置已完成：

• 1、开启 DM OpenAPI 配置： 1）如果你的 DM 集群是通过二进制方式部署的，在该 master 节点的配置中开启 openapi 配置项： openapi = true 2）如果你的 DM 集群是通过 TiUP 部署的，在拓扑文件中添加如下配置：

server_configs:
  master:
    openapi: true

3)已经安装好的dm集群

tiup-dm edit-config <dm-clustername>
tiup-dm reload <dm-clustername> -N <dm-master>

• 2、首次部署 Grafana 时，已正确安装监控相关组件：monitoring_servers 和 grafana_servers。grafana_servers 须按如下进行配置：

grafana_servers:

  - host: 10.0.1.14
    # port: 3000
    # deploy_dir: /tidb-deploy/grafana-3000
    config:       # 请确保执行 tiup dm -v 的 TiUP 版本在 v1.9.0 及以上
      auth.anonymous.enabled: true
      security.allow_embedding: true

• 若 grafana_servers 使用了非默认的 IP 和端口，则需要在 WebUI 的 Dashboard 界面填写正确的 IP 和端口。

三、DM演练说明

本次实验室从 mysql3306->tib4000的演示

3.1 演练说明

本次演练从mysql 3306单实例 迁移到

3.2 上游数据源Mysql3306

3.2.1 上游mysql数据库 test-dm

3.2.2 my.ini配置

#开启gtid
gtid_mode=on
enforce_gtid_consistency=on
#开启binlog
log_bin=on
binlog_format=row
#开启binlog日志记录数据库的二进制日志
binlog_ignore_db=mysql
binlog_do_db=test-dm


3.2.3 GTID

1、如果上游源数据库存在主从切换，请务必在上游 MySQL 开启 GTID，并在创建上游配置时将 GTID 设为 True，否则数据迁移任务将在主从切换时中断（AWS Aurora 除外）；

3.2.4 Relay log

1、当多个迁移任务使用同一个上游时，可能对其造成额外压力。建议开启 relay log 可降低对上游的影响。

2、DM-worker 在运行过程中，会将上游 binlog 实时迁移到本地文件。DM-worker 的 sync 处理单元会实时读取本地 relay log 的 binlog 事件，将这些事件转换为 SQL 语句，再将 SQL 语句迁移到下游数据库。

3、在启用 relay log 功能后，DM-worker 会自动将上游 binlog 迁移到本地配置目录（若使用 TiUP 部署 DM，则迁移目录默认为 ​

​<deploy_dir> / <relay_log>​

​​）。自 v5.4.0 版本起，你可以在 ​​DM-worker 配置文件​​​中通过 ​

​relay-dir​

​ 配置本地配置目录，其优先级高于上游数据库的配置文件。

3.2.5 验证上游数据库

# 检测是否开启binlog
# log_bin=on
# binlog_format=row
show variables like '%binlog%'
# 开启gtid
# gtid_mode=on
# enforce_gtid_consistency=on
show variables like '%gtid%'


3.3 tidb集群cluster111

3.3.1 cluster111 拓扑

​​https://tidb.net/blog/af8080f7#cluster111​​

# cluster111.yml
global:
  user: "tidb"
  ssh_port: 22
  deploy_dir: "/tidb-deploy111"
  data_dir: "/tidb-data111"
server_configs:
  tidb:
    log.slow-threshold: 300
  tikv:
    readpool.storage.use-unified-pool: false
    readpool.coprocessor.use-unified-pool: true
  pd:
    replication.max-replicas: 1
pd_servers:
  - host: 10.0.2.15
    client_port: 2379 #注意与tidb-server,tikv的key不一样
    peer_port: 2380 #注意与tidb-server,tikv的key不一样
tidb_servers:
  - host: 10.0.2.15
    port: 4000
    status_port: 10080
tikv_servers:
  - host: 10.0.2.15
    port: 20160
    status_port: 20180

# 监控
monitoring_servers:
  - host: 10.0.2.15
grafana_servers:
  - host: 10.0.2.15
    config:       #  Enable this part if you want to use WebUI, make sure tiup dm -v newer than v1.9.0.
      auth.anonymous.enabled: true
      security.allow_embedding: true
alertmanager_servers:
  - host: 10.0.2.15


3.3.2 部署和启动cluster111

离线安装： ​​https://pingcap.com/zh/product-community/#TiDB​​ 6.0.0-DMR

1）下载安装包 tidb-community-server-v6.0.0-linux-amd64.tar.gz 2）下载tookit tidb-community-toolkit-v6.0.0-linux-amd64.tar.gz

mkdir -p /usr/local0/webserver/tidb/
cd /usr/local0/webserver/tidb/

tar -zxvf tidb-community-toolkit-v6.0.0-linux-amd64.tar.gz
tar -zxvf tidb-community-server-v6.0.0-linux-amd64.tar.gz

cd ./tidb-community-server-v6.0.0-linux-amd64/
sh local_install.sh

source /root/.bash_profile
tiup update cluster
tiup cluster list
# 检测环境配置并尝试修正
tiup cluster check ./cluster111.yml --user root -p --apply
# 安装cluster111
tiup cluster deploy cluster111 v6.0.0 ./cluster111.yml --user root -p
# 启动集群
tiup cluster start cluster111
tiup cluster display cluster111

3.4 dm集群

3.4.1 DM拓扑

• 生成dm的拓扑

cd /usr/local0/webserver/tidb/tidb-community-toolkit-v6.0.0-linux-amd64
tar -zxvf dm-v1.9.4-linux-amd64.tar.gz
cp ./tiup-dm /root/.tiup/bin/

tiup-dm -h
tiup-dm template --full >dm-cluster111.toml

• dm-cluster111拓扑

#dm-cluster111
server_configs:
  master:
    # 开启webui
    openapi: true
master_servers:
  - host: 10.0.2.15
    port: 8261
worker_servers:
  - host: 10.0.2.15
    port: 8262

#监控
monitoring_servers:
  - host: 10.0.2.15
    port: 19090
grafana_servers:
  - host: 10.0.1.14
    port: 13000
    config:   # Enable this part if you want to use WebUI, make sure tiup dm -v newer than v1.9.0.
      auth.anonymous.enabled: true
      security.allow_embedding: true
alertmanager_servers:
  - host: 10.0.1.15
    web_port: 19093
    cluster_port: 19094

3.4.2 部署集群

tiup-dm deplay dm-cluster111 v6.0.0 ./dm-cluster111.toml --user root -p
tiup-dm start dm-cluster111
tiup-dm display dm-cluster111

3.4.3 登录Dm-WebUI

​​http://{master_ip}:{master_port}/dashboard/​​​ ​​http://127.0.0.1:8261/dashboard​​

​​http://127.0.0.1:13000/​​

注意：web-ui上的dashboard上的监控需要设置的ip为 master机器可以访问到的grafana的地址和端口

3.5 使用DM-WebUI做数据迁移

任务模式task-mode:

• all 全量+增量
• full 全量
• incremental 增量

创建上游数据源配置

后边要多次使用这个上游数据源，所以开启了relaylog。

3.5.1 测试全量迁移

test_dm(Mysql3306)--->test_dm_full(TiDB 4000) 上游数据库:test_dm(Mysql3306) 已经准备完毕

3.5.1.1 新建test_dm_full数据库

3.5.1.2 添加任务-基本信息

任务名：task-test-dm-full 原信息：meta_test_dm_full 存储路径：/tidb/dm/task-test-dm-full/dump_data

3.5.1.3 添加任务-上游信息

3.5.1.4 添加任务-下游信息

3.5.1.5 添加任务-事件过滤

事件过滤器根据具体情况填写（这里可以不填写）

3.5.1.6 添加任务-同步规则

必须填写

3.5.1.7 添加任务-保存任务并运行

3.5.1.8 任务列表-任务完成

3.5.1.9 验证数据完整性

1）Mysql3306 源数据库test_dm 记录信息

-- 统计指定数据库下的表记录数
-- 生成sql语句
select concat(
    'select \'',
    TABLE_name,
    '\' , count(*) from ',
    TABLE_name,
    ' union all'
)  from information_schema.tables
where TABLE_SCHEMA='test_dm';

select 'm_cust_data', count(*) ct from m_cust_data union all
select 'm_cust_main', count(*) from m_cust_main union all
select 'm_cust_oneall', count(*) from m_cust_oneall union all
select 'm_cust_org', count(*) from m_cust_org union all
select 'm_user', count(*) from m_user union all
select 'rpt_detail_org', count(*) from rpt_detail_org



2）TiDB4000 目标数据库test_dm_full 记录信息

3）源数据与目标数据表和记录数一致。

3.5.2 测试增量迁移

test_dm(Mysql3306)--->test-dm-incremental(TiDB 4000) 上游数据库:test-dm(Mysql3306) 已经准备完毕

注意：incremental: 仅进行增量数据同步，需要指定开始时间或 binlog 位置。

3.5.2.1 新建test_dm_incremental 数据库

为了让增量使用单独的dm-work 新建上游数据源 mysql3306-(test_dm)3

3.5.2.2 添加任务-基本信息

任务名：task-test-dm-incremental 原信息：meta_test_dm_incremental 存储路径：/tidb/dm/task-test-dm-incremental/dump_data

3.5.2.3 添加任务-上游信息

3.5.2.4 添加任务-下游信息

3.5.2.5 添加任务-事件过滤

事件过滤器根据具体情况填写（这里可以不填写）

3.5.2.6 添加任务-同步规则

必须填写

3.5.2.7 添加任务-运行

3.5.2.8 验证数据

增量数据按照预期同步到增量库中。

3.5.3 测试全量+增量迁移

Mysql(test_dm)--->TiDB(test_dm_all)

3.5.3.1 新建test_dm_all

3.5.3.2 添加任务-基本信息

任务名：task-test-dm-all 原信息：meta_test_dm_all 存储路径：/tidb/dm/task-test-dm-all/dump_data

3.5.3.3 添加任务-上游信息

3.5.3.4 添加任务-下游信息

3.5.3.5 添加任务-事件过滤

事件过滤器根据具体情况填写（这里可以不填写）

3.5.3.6 添加任务-同步规则

> 必须填写

提示错误：“test-dm必须配置到需要binlog的日志里”

my.ini

#上游
binlog_do_db=test_dm

如何复用已经存在的dm-work

• 方式1：停止dm-work，停止任务、删除上游
• 方式2：扩容一个dm-work

本示例采用扩容一个dm-work的方式

3.5.3.7 验证数据一致性

-- 源库中执行
select c.* from (
select concat(
    'select \'',
    TABLE_name,
    '\' tablename , count(*) ct from ',
    TABLE_name,
    ' union all'
)  from information_schema.tables
where TABLE_SCHEMA='test_dm') c  union all
select 'select 0,0 from dual order by ct desc ' ;


-- Tidb库中执行
select 'm_cust_data' tablename , count(*) ct from m_cust_data union all
select 'm_cust_main' tablename , count(*) ct from m_cust_main union all
select 'm_cust_oneall' tablename , count(*) ct from m_cust_oneall union all
select 'm_cust_org' tablename , count(*) ct from m_cust_org union all
select 'm_user' tablename , count(*) ct from m_user union all
select 'rpt_detail_org' tablename , count(*) ct from rpt_detail_org union all
select 0,0 from dual order by ct desc


3.5.3.8 对上游数据源（Mysql test_dm）数据做变更测试增量

主要包括：新增表，新增数据，修改数据，删除数据

1、新建表 test_dm

# 创建表
CREATE TABLE `m_user_new` (
  `id` int(10) unsigned NOT NULL AUTO_INCREMENT,
  `name` varchar(255) COLLATE utf8mb4_bin NOT NULL DEFAULT '',
  `age` int(11) NOT NULL DEFAULT '0',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=innodb AUTO_INCREMENT=112 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_bin;

# 新增
INSERT INTO `test_dm`.`m_user_new`(`id`, `name`, `age`) VALUES (1, 'a', 1);
INSERT INTO `test_dm`.`m_user_new`(`id`, `name`, `age`) VALUES (2, 'b', 22);

# 修改
update `test_dm`.`m_user_new` set name='namennnnnnnnnnnn' where id=1;
update `test_dm`.`m_user_new` set name='mmmmmmmm' where id=2;

INSERT INTO `test_dm`.`m_user_new`(`id`, `name`, `age`) VALUES (3, 'cccccccccccccccccc', 99);

# 删除
delete from `test_dm`.`m_user_new`  where id=2;

# 新增2
CREATE TABLE `m_user_new2` (
  `id` int(10) unsigned NOT NULL AUTO_INCREMENT,
  `name` varchar(255) COLLATE utf8mb4_bin NOT NULL DEFAULT '',
  `age` int(11) NOT NULL DEFAULT '0',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=innodb AUTO_INCREMENT=112 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_bin;

# 插入
-- 在test_dm中执行插入，在tidb中的all模式下基本没有延迟就可以看到新插入的记录
INSERT INTO `test_dm`.`m_user_new2`( `name`, `age`) VALUES ( 'ddddddddddd', 99);




2、下游（目标库 test_dm_all）

-- tidb 中需要 使用show tables 才看到对应的表，以为增量没有通过过来实际上已经同步了增量
show tables;

select * from m_user_new;
select * from m_user_new2;

-- 对源的删除很快会反馈到 目标库表


注意： 1、如果在任务中没有做事件过滤，那么对tidb的表的操作 将会被 源数据库中对应的记录的操作所覆盖。通常这种情况出现在同时写入源和目标库的情况下。 2、如果任务停止，再次启动任务时将从上次同步的时间点继续同步数据。

3.5.3.9 验证增量数据

1）Mysql test_dm库

select 'm_cust_data', count(*) ct from m_cust_data union all
select 'm_cust_main', count(*) from m_cust_main union all
select 'm_cust_oneall', count(*) from m_cust_oneall union all
select 'm_cust_org', count(*) from m_cust_org union all
select 'm_user', count(*) from m_user union all
select 'm_user_new', count(*) from m_user_new union all
select 'm_user_new2', count(*) from m_user_new2 union all
select 'rpt_detail_org', count(*) from rpt_detail_org order by ct desc;

2）TiDB test_dm_all库

3）数据全量+增量同步 经验证数据是一致的。

3.5.4 适用场景

• 从小数据量 MySQL 迁移数据到 TiDB 1）“小数据量”通常指 TiB 级别以下 2）直接使用DM进行数据同步到TiDB
• 从大数据量 MySQL 迁移数据到 TiDB 1）使用Dumpling 导出全量数据 2）使用lightning导入全量数据 3）使用 DM 持续复制增量数据到 TiDB 需要记录binlog-name和binlog-pos 或binlog-gtid
• 从小数据量分库分表 MySQL 合并迁移数据到 TiDB
• 1）“小数据量”通常指 TiB 级别以下 2）直接使用DM进行数据同步到TiDB
• 从大数据量分库分表 MySQL 合并迁移数据到 TiDB
• 1）使用 Dumpling 导出全量数据备份 2）适用 Lightning 执行导入多个分库的全量数据到 TiDB 中的特定表 3）使用 DM 进行增量数据迁移

四、DM诊断

4.1 监控

DM集群会默认部署一套监控

4.1.1 查看监控的方式

1、​​http://127.0.0.1:13000/#grafana​​

2、WebUI(dashboard)

4.2 clinic

clinic对dm的收集使用独立的命令

tiup diag help tiup diag collectdm <dm-clustername>

收集诊断信息

tiup diag collectdm dm-cluster111
tiup diag package ${diagfilepath}
tiup diag upload ${diagfilepath}.diag


五、注意

5.1 webui与dmctl

• DM WebUI 中​

  ​task​

  ​ 的生命周期有所改变，不建议与 dmctl 同时使用。
• 如果你不习惯dmctl可以使用webui替代

六、总结

1、使用dm的WebUI总体是比较顺畅丝滑，中间遇到了一些问题在官方和社区朋友的帮助下得以解决。

2、特别感谢PingCAP，感谢社区热心的朋友帮助和支持！

体验过程遇到的小坑

1、 存储路径

每次编辑都会发生变化修改为默认值， 有 强迫症的朋友要每次改为自己指定的路径

2、 上游配置

密码端口填写配置错误要到最后提交任务才会告诉你。（可以优化增加一个验证功能）

3、 在不指定特定表的情况下

下面的空不要填，全量也不要填写（*），我测试的时候填 ​

​*​

​星号 没有效果

4、使用show tables 才能刷出表结构（最大的坑 ）

1）配置完成后跑任务

2）在任务列表中看到的任务是完成

3）使用navicat 就是刷不出来表（包括关闭连接，重新打开连接就是刷不出表）

-- tidb 中需要 使用show tables 才看到对应的表，以为增量没有通过过来实际上已经同步了增量
show tables;

select * from m_user_new;
select * from m_user_new2;

-- 使用show tables  后，用navicat 就可以刷出表结构了。没有弄清是什么原因，这里记录一下！
