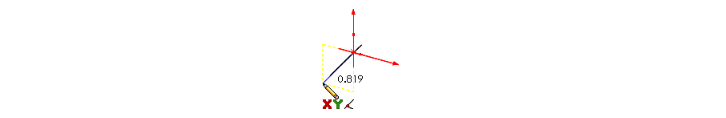

在3d草圖繪制中，圖形空間控标可幫助在數個基準面上繪制時保持方位。在所選基準面上定義草圖實體的第一個點時，空間控标就會出現，如圖2-60所示。使用空間控标可以選擇軸線以便沿該軸線繪圖。
通常是相對于模型中預設的坐标系進行繪制。如要切換到另外兩個預設基準面之一，可單擊草圖工具，然後按tab鍵，目前的草圖基準面的原點就會顯示出來。
在繪圖區域中選擇3d基準面以顯示【基準面屬性】屬性管理器，如圖2-61所示。
1．屬性設定
【現有幾何關系】：列出基準面的幾何關系。
【添加幾何關系】：列出可以添加的幾何關系。
【參數】選項組。
根據角度和坐标在3d空間中定位基準面。
選擇【插入】|【3d草圖】指令，或者單擊【草圖】工具欄中的圖檔 759【3d草圖】按鈕，然後單擊圖檔 760【直線】按鈕即可繪制3d直線。
【線條屬性】屬性管理器如圖2-65所示。
2．生成3d直線的操作方法
1）選擇【插入】|【3d草圖】指令或者單擊【草圖】工具欄中的圖檔 771【3d草圖】按鈕。
2）單擊圖檔 772【直線】按鈕或者選擇【工具】|【草圖繪制實體】|【直線】指令。
3）在屬性管理器中的【選項】下，選擇【作為構造線】來生成構造線、【無限長度】來生成無限長度的3d直線，如圖2-66所示。
4）在圖形區域中單擊以開始繪制直線。3d直線屬性管理器出現，指針變為圖檔 773。每次單擊時，空間控标出現以幫助确定草圖方位。如果想改變基準面，按tab鍵。
5）拖動到想結束直線段的點處。選擇線段的終點然後按tab鍵變換到另外一個基準面。
6）拖動下一段，然後釋放指針。生成3d直線草圖，如圖2-67所示。
選擇【插入】|【3d草圖】指令，或者單擊【草圖】工具欄中的圖檔 775【3d草圖】按鈕，然後單擊草圖工具欄上的圖檔 776【點】按鈕可以繪制3d點。
【點】屬性管理器如圖2-68所示。
4）欲改變點的屬性，可在3d草圖中選擇一點，然後在【點】屬性管理器中編輯其屬性。
選擇【插入】|【3d草圖】指令，或者單擊草圖工具欄中的圖檔 784【3d草圖】按鈕，然後單擊【草圖】工具欄上的圖檔 785【樣條曲線】按鈕可以繪制3d樣條曲線。
【樣條曲線】屬性管理器如圖2-70所示。
1）【選項】選項組。
【作為構造線】：将實體轉換到構造幾何線。
【顯示曲率】：顯示曲率梳形圖。
【保持内部連續性】：保持樣條曲線的内部曲率。
2）【參數】選項組。
2．生成3d樣條曲線的操作方法
1）選擇【插入】|【3d草圖】指令或者單擊【草圖】工具欄中的圖檔 794【3d草圖】按鈕。
2）單擊【草圖】工具欄上的圖檔 795【樣條曲線】按鈕，或者選擇【工具】|【草圖繪制實體】|【樣條曲線】指令。
3）單擊以放置第一個樣條曲線點，然後拖動來繪制樣條曲線。【樣條曲線】屬性管理器出現。在每次放開滑鼠左鍵時，将生成新的3d原點；若想更改基準面，按tab鍵。
4）在樣條曲線完成時，輕按兩下以停止草圖繪制。繪制的樣條曲線如圖2-71所示。
3d草圖中有多種尺寸類型，包括：【絕對】、【沿x】、【沿y】和【沿z】。
【絕對】：測量兩個點之間的絕對距離。如果按tab鍵沿一條軸線标注尺寸，則可按住tab鍵直到指針變回圖檔 797以獲得絕對量度，如圖2-72所示。
【沿x】：沿x軸測量兩個點之間的距離。按tab鍵一次可沿x軸測量，如圖2-73所示。
【沿y】：沿y軸測量兩個點之間的距離。按tab鍵兩次可沿y軸測量，如圖2-74所示。
【沿z】：沿z軸測量兩個點之間的距離。按tab鍵三次可沿z軸測量，如圖2-75所示。
