本文将演示使用 Kafka 的异步通信的高度可扩展微服务应用。
系列内容
本系列使用不同的技术创建相同的可伸缩微服务应用程序：
1.本文
2.使用 AWS Lambda Kinesis 的可扩展的无服务器微服务演示
3.使用 Knative 和 Kafka 的可扩展的无服务器微服务演示（计划中）
本文关于什么？
本文描述了使用 Kubernetes，Istio 和 Kafka 的高度可扩展的微服务演示应用程序。通过同步的 REST API 调用，可以创建用户。在内部，所有通信都是通过 Kafka 异步完成。

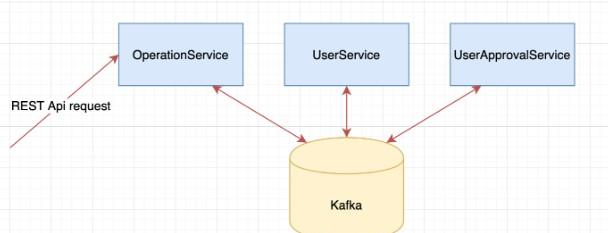

Image 1：Architecture overview
Kafka 消费者/生产者 “用户审批服务” 会根据 Kafka 主题中有多少未处理的消息自动缩放（HPA）。还有一个节点/集群缩放器。
我们将扩展到每秒23000个 Kafka 事件，11个 Kubernetes 节点和280个 Pod。
Image 2：Results overview
该应用程序完全使用 Terraform 编写，并且可以使用一条命令来运行。
技术栈
- Terraform
- （Azure）Kubernetes、MongoDB、Container Registry
- （ConfluentCloud）Kafka
- Istio
- Grafana、Prometheus、Kafka Exporter、Kiali
- Python、Go
架构图
Image 3：Architecture
我们有三个微服务：
- 操作服务（Python）：接收同步的 REST 请求，并将其转换为异步事件。将请求作为“操作”进行跟踪，并将其存储在自己的数据库中。
- 用户服务（Python）：处理用户创建并将其存储于自己的数据库中。
- 用户审批服务（Go）：可以批准/拒绝用户，无状态服务。
Kafka 集群由 ConfluentCloud 管理，Mongo 数据库和 Kubernetes 集群由 Azure 管理。
每个服务的数据库
我们不会使用多个服务共享一个大型数据库，每个服务都有自己的数据库（如果是有状态的）。我们仍然只有一台 MongoDB 数据库服务器，但是在一台服务器上可以存在多个数据库。如果微服务使用相同的类型/版本，则它们可以共享相同的数据库服务器。详细内容请阅读这里。
异步通信
这三个微服务彼此异步通信，没有直接的同步连接。异步通信的优点之一是松耦合。如果用户审批服务停止服务了一段时间，请求不会失败，只是需要更长的时间，直到用户获得审批完成。因此，在使用异步通信时，无需执行重试或断路器。
消息的流程图
Image 4：Message workflow
图四显示了消息是如何生成和消费的。用户服务使用用户创建的消息，创建待审批的用户并存储于MongoDB，然后生成用户审批的消息。
一旦收到来自用户审批服务的用户批准响应消息，它将更新用户为“批准”或“未批准”，并生成用户创建响应消息，操作服务将接收该消息，该消息将更新操作状态为“完成”。
SAGA 模式
当使用一个大型（MySQL）关系数据库时，你只需将操作包装在数据库事务中即可。SAGA模式可用于实现类似于ACID的事物，可用来跨多个微服务进行操作。
在图4中，可以将用户服务视为SAGA用户创建的协调器。因为它通过生产和消费各种消息来协调用户的创建。在此示例中，仅涉及一项服务（用户审批服务），但是如果有更多服务，可能会变得更加复杂。
可以将SAGA与状态机进行比较并实现为状态机。
同步 <-> 异步转换
Image 5：Sync to Async conversion
1.图5显示，首先对操作服务进行同步REST调用以创建一个新操作，这种情况为“用户创建”。操作服务发出异步消息，然后立即以挂起状态返回新操作。
2.返回的操作包含一个UUID，可以使用该UUID定期获取该操作的当前状态。该操作将根据其他服务提出的异步请求进行更新。
基于 Kafka 消息计数的扩展
Kubernetes 集群扩展在 Azure 上使用 Terraform 配置。在用户审批服务的部署上，我们还有一个HPA（水平Pod自动缩放器）。
HPA会监听一个自定义指标，该指标提供有关用户审批的Kafka主题中尚未处理的消息数量。如果有消息排队，我们会增加更多的Pod。
用户审批服务在处理消息后会休眠200毫秒。这意味着如果它是唯一实例，并且不断收到新消息，它将会落后。
监控与指标
我们使用 Prometheus 和 Grafana 实现可视化。
Kafka 指标
我们使用 kafka_exporter 从Kafka获取指标，它可以为Prometheus和Grafana提供这些指标。我们在用户审批服务的每个Pod中将kafka_exporter作为sidecar，以便可以从每个Pod中或者为每个Pod使用指标。
为了使这些Kafka Prometheus指标可用作 Kubernetes 的自定义指标（HPA 必需），我们使用 k8s-prometheus-adapter。
# confirm install
kubectl api-versions | grep "custom.metrics"
# list Kafka topic metrics
kubectl get --raw /apis/custom.metrics.k8s.io/v1beta1 | jq
# list Kafka topic metrics for every pod
kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1/namespaces/default/pod/*/kafka_consumergroup_lag" | jq 更多详细信息请访问该项目的prometheus-adapter.yaml。现在我们可以将这些Kafka指标用于Kubernetes HPA 。
Istio指标/ Kiali
Kiali与Istio完美结合，并立即为我们提供了概要图：
Image 6：Kiali network
6中，我们看到REST请求命中Istio Gateway，然后是操作服务。其余的通信都通过“PassthroughCluster”进行，这是外部托管的Kafka。我们还可以看到kafka-exporter正在与Kafka进行通信以收集指标。
到目前为止，Istio无法更加详细地管理Kafka流量，而是将其作为TCP进行处理。Envoy似乎已经能够做到这一点，这意味着Istio将效仿。我们可能还会看到Kiali的进步，例如在边缘显示每秒的消息数。
在Joel Takvorian的Twitter线程中了解更多信息，他在其中设法将Kafka节点包含在Kiali服务图谱中。
行动
现在，乐趣开始了。
用户审批服务落后了
在未启用HPA的情况下，我们每秒创建约60个新事件。
Image 7：topic user-approve lag is rising
从左到右，我们看到：
- Kafka事件/秒
- 尚未处理（滞后）用户审批事件
- 用户审批服务Pod数量
- Node节点数量
用户审批服务在处理消息后会休眠200毫秒。这意味着如果只有单个实例并且新事件不断出现，用户审批服务将落后，如图7所示。
开启缩放
现在启用了HPA，并且不断增加REST请求以创建新用户。
Image 8：no load, but we start with 9 Nodes for faster scaling
Image 9: Requests hitting, we see HPA scaling up the Kafka consumer UserApprovalService
Image 10：2045 Events per second
Image 11：First node scaling
Image 12：Close to 20000 Events per second
