1.概述
阐述MobileNet的网络结构。
十里桃园首发，转载请注明
V3已经出来，此文章已意义不大，请参考我的另外一篇对v3的详细解读：https://blog.csdn.net/weixin_37918890/article/details/105262735
- MobileNet Introduction
本文介绍MobileNet_v2网络结构。在MobileNet_v1中，应用了深度可分离卷积，使得神经网络在保持精度的同时，极大的降低了计算速度。
在MobileNet_v2中，提出了两个新的概念，即：倒置残差Inverted Residual 和线性瓶颈Linear Bottleneck。倒置残差主要用来增加图像特征的提取以提高精度，而线性瓶颈主要用来避免非线性函数的信息丢失。
- 线性瓶颈 Linear Bottlenecks
3.1．感兴趣流形
Manifold of Interest (翻译成目标特征描述域更贴切)
3.1.1
非线性函数ReLu
激活函数是在人工网络神经元上运行的函数，负责将神经元的输入映射到输出。经过几年的发展，传统使用的函数从Sigmoid渐渐的变为ReLU等非线性函数，以避免梯度消失的问题。
同时为了使RuLU函数在移动设备低精度的时候也能有很好的数值分辨率，对ReLU函数的激活范围加以限制，经实验表明ReLU的输出限制为6效果最好，这样限制后的函数重新命名为ReLU6。

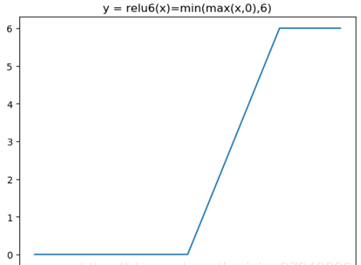

但是ReLU系列激活函数在第二象限具有丢失信息的缺点，例如RELU6函数图像如下图.1，可以看出在横坐标小于0时，其输出的纵坐标值恒为0。
之所以说信息丢失，是因为在x小于0的时候输出的y值不能通过反函数算出x值。通俗地来讲，每一副自然图像，是一个被神经网络理解的n维特征之集合，对之做ReLU运算，再做逆运算对比结果可以看出计算的特征和复原的原先特征的差别。
3.1.2信息丢失
如上图，Input表示输入的特征分布，通过ReLU6嵌入到多维空间，按不同的维度可以表示的如后续的图像序列。可以看出在维度为2、3时其信息丢失严重，而在维数增加的过程中，渐变为高度非凸，易于陷入局部最优，从而影响神经网络性能。
鉴于此，MobileNet作者提出一种名为Linear Bottleneck的方案，其实质是一种线性映射，以解决信息丢失问题。
3.2．线性映射Linear
Bottleneck
线性映射基于神经网络卷积，神经网络卷积在这里介绍三种：1，传统卷积；2，深度可分离卷积（MobileNet_v1）；3，带Linear Bottleneck的深度可分离卷积（MoibleNet_v2）
图.3、图4所介绍的卷积在先前文档中已经阐述过，值得注意的是，相比于先前文档，MobileNetV2中在DepthWise前加了一层PointWise，也就是说，在MoibleNetv2中，其深度可分离卷积为 PointWise + DepthWise + PointWise，而先前文档中的深度可分离卷积结构为 DepthWise +PointWise，可以理解为增加了特征维度以更好的表达图像特征。
图.5表征的是带有Linear
Bottleneck的深度可分离卷积，其中带斜杠的方块为不含有非线性函数的层。可以看出前两个卷积均应用了ReLU非线性函数，只有在最后一次卷积使用线性函数，这可能会被人误解为先用了ReLU已经造成了信息丢失，即使后续运用了线性结构也于事无补。其实不然，因为在Linear Bottleneck以前有一次维度扩展，信息的存储维度在很大程度上被拔高。这样以来，那些误以为被丢失的信息其实还存在于高维通道之中。最后的线性层，则保留了这些信息进入下一层神经网络。相较之下，其相对于纯非线性层的网络模型，在保持了更好的信息感兴趣流形。
如图.6所示，回想先前文档讲述的残差块，暂时不考虑快捷链接，只考虑残差块其余结构，若把传统的残差块比作一个沙漏，那么在MobileNe_v2中的倒置残差块可以被比为一个梭子。其先进行了维度扩展，以保持更高的信息维度，提高最终深度模型精确度，同时使用了线性Bottleneck在一定程度上保证了模型的最终精确度不下降。
- 倒置残差 Inverted Residuals
在先前文档<物体识别文档-NO.2-深度残差.docx>中，对残差块之所以存在，其原因描述为了达到降低计算量，以达到超深层网络可行的目的。
在MobileNet_v2中，改变了运用残差模块的初衷，但是保留了残差网络的灵感，其可行性可做以下解释：1，MobileNet_v2网络不深，缺乏用残差块大范围缩减计算量的必要性。2，反向残差在另一方面增加了信息维度，这对精确度的保持和提升有促益。其倒置残差块结构如下：
如图.7、图.8，图解了MobileNet网络的基本单元，即倒置残差块。本层的输入也为上层输出，输入的Bottleneck经过下图.9中的卷积过程生成下层所需的Bottleneck。
具体来说卷积过程，倒置残差卷积主要分三个部分: PointWise1、DepthWise、PointWise2。
PointWise1为点卷积，即将图像生成一个高维信息域，其激活函数为如图10，为ReLU，而后用DepthWise卷积进行各个通道的单独卷积，此刻由于维度较高又没有降维操作，故激活函数也选用的ReLU函数。最后一层为点卷积，涉及到降维操作，故没有用ReLU以避免信息丢失。
图.10.2倒置残差块图解2.b 倒置残差模块
如上图.10，与传统深度残差相同，其引入了快捷链接概念，以避免梯度消失的现象产生。传统深度残差模块类似一个沙漏，而MobileNet_v2提出的倒置残差模块则类似一个梭子，保证了信息的保持。
- 网络结构
MobileNet的核心由17个Bottleneck组成，MobileNet的网络模型如下图.11，其中t意指在残差块中扩展的维度。c为输出的维数，也可用来判断卷积核的个数。s为卷积的步长，亦可用来判断下采样的倍数。n是当前行操作被重复应用n次，值得注意的是，下采样和通道维数变换只在每行的第一次行操作时采取，为了更直白的理解网络模型，给出图.12。
如上图.12，因网络比较复杂，采用彩色绘图的方式，颜色相同的图像分辨率为同一副图像/特征map。上图每一行为一层，共21层，为MobileNet的基本网络结构。
