小叽導讀：文章提出一整套創新算法與架構，通過對TensorFlow底層的彈性改造，解決了線上學習的彈性特征伸縮和穩定性問題，并以GroupLasso和特征線上頻次過濾等自研算法優化了模型稀疏性。在支付寶核心推薦業務獲得了uvctr的顯著提升，并較大地提升了鍊路效率。
0.綜述
線上學習(Online learning)由于能捕捉使用者的動态行為，實作模型快速自适應，進而成為提升推薦系統性能的重要工具。然而它對鍊路和模型的穩定性，訓練系統的性能都提出了很高的要求。但在基于原生TensorFlow，設計Online推薦算法時，我們發現三個核心問題：
一些資訊推薦場景，需要大量長尾詞彙作為特征，需使用featuremap對低頻特征頻次截斷并連續性編碼，但耗時且方法aggressive。
使用流式資料後，無法預知特征規模，而是随訓練逐漸增長。是以需預留特征空間訓練幾天後重新開機，否則會越界。
模型稀疏性不佳，體積達到數十GB，導緻上傳和線上加載耗時長且不穩定。
更重要的是，線上學習如火如荼，當流式特征和資料都被打通後，能按需增删特征，實作參數彈性伸縮的新一代訓練平台成為大勢所趨。為了解決這些問題，從2017年底至今，螞蟻金服人工智能部的同學，充分考慮螞蟻的業務場景和鍊路，對TensorFlow進行了彈性改造， 解決了以上三大痛點，簡化并加速離線和線上學習任務。其核心能力如下：
彈性特征伸縮體系，支援百億參數訓練。
group_lasso優化器和頻次過濾，提高模型稀疏性，明顯提升線上效果。
模型體積壓縮90%，完善的特征管理和模型穩定性監控。
在與業務線團隊的共同努力下，目前已在支付寶首頁的多個推薦場景全流量上線。其中某推薦位的個性化online learning桶最近一周相比線上多模型融合最優桶提升4.23% ， 相比随機對照提升達34.67% 。 某個性化資訊推薦業務最近一周，相比DNN基準uv-ctr提升+0.77%，pv-ctr提升+4.78%，模型體積壓縮90%，鍊路效率提升50%。
- 彈性改造及優勢
背景：在原生TensorFlow中，我們通過Variable來聲明變量，若變量超過了單機承載的能力，可使用partitioned_variables來将參數配置設定到不同機器上。 但必須指定shape，聲明後即不可改變，通過數組索引查找。
由于推薦系統中大量使用稀疏特征，實踐中一般采取embedding_lookup_sparse一類的方法在一個巨大的Dense Variable中查找向量并求和，來代替矩陣乘法。開源Tensorflow限定了Variable使用前必須聲明次元大小，這帶來了兩個問題：
1）需要預先計算特征到次元範圍内的int值的映射表，這一步操作通常在ODPS上完成。因為需要掃描所有出現的特征并編号，計算非常緩慢；
2）在online learning場景下，為了容納新出現的特征，需要預留一部分次元空間，并線上上不斷修改映射表，超過預留白間則需要重新啟動線上任務。

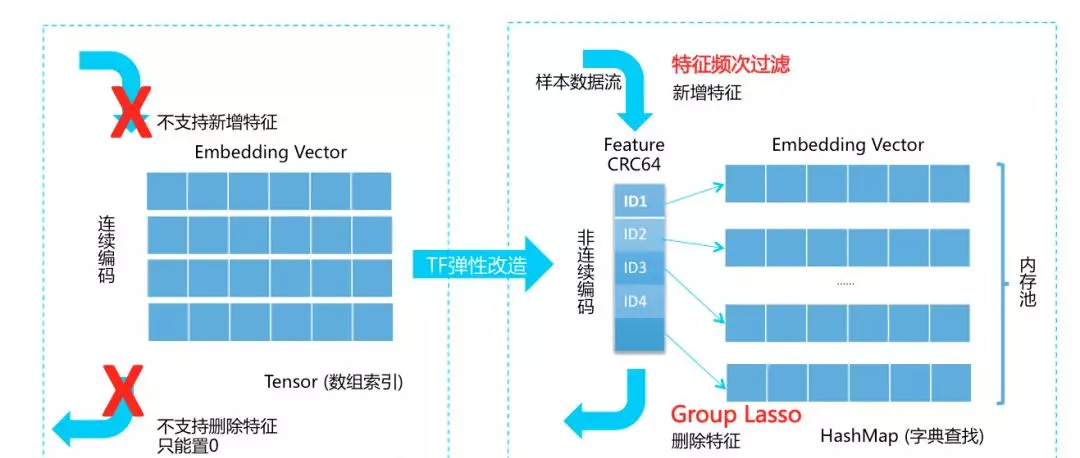

為了突破固定次元限制，實作特征的動态增加和删除，最樸素的優化想法是在TensorFlow底層實作模拟字典行為的Variable，并在此基礎上重新實作Tensorflow上層API。由此我們進行了優化，在server新增了基于HashMap的HashVariable，其記憶體結構如下：
在聲明該變量時，隻需增加一句，其他訓練代碼皆不需改動：
每個特征都通過hash函數映射到一個2的64次方大小的空間内。當需要計算該特征時，PS會按需惰性建立并傳回之。但其上層行為與原生TF一緻。由于去掉了featuremap轉ID的過程，我們内部形象地将其稱為“去ID化”。在此之上我們實作了Group Lasso FTRL，頻次過濾和模型壓縮等一系列算法。
備注：彈性特征帶來一個顯著的優勢：隻要用足夠強的L1稀疏性限制，在單機上就能調試任意大規模的特征訓練，帶來很多友善。我們的hashmap實作是KV化的，key是特征，value是vector的首位址。
離線訓練優化
經過這樣的改造後，在離線批量學習上，帶來了以下變化：
線上訓練優化
online learning上，能帶來如下變化：
除了性能有明顯的提升之外，其最大的優勢是不需提前申請空間，訓練可以無縫穩定運作。
- 特征動态增删技術
彈性架構，主要目的就是特征優選，讓模型自适應地選擇最優特征，進而實作稀疏化，降低過拟合。本節介紹特征優選的兩個核心技術：
使用流式頻次過濾， 對特征進入進行判定。
使用Group Lasso優化器，對特征進行篩選和删除。
2.1 Group Lasso 優化器
稀疏化是算法追求的重要模型特性，從簡單的L1正則化和Truncated Gradient[9]， 再到讨論累積梯度平均值的RDA(Regularized Dual Averaging)[10]， 再到目前常見的 FTRL[2] 。 然而它們都是針對廣義線性模型優化問題提出的稀疏性優化算法，沒有針對sparse DNN中的特征embedding層做特殊處理。把embedding參數向量當做普通參數進行稀疏化，并不能達到線上性模型中能達到的特征選擇效果，進而無法有效地進行模型壓縮。
例如：當包含新特征的樣本進入時，一個特征對應的一組參數（如embedding size為7，則參數數量為7）被激活，FTRL判定特征中的部分參數無效時，也不能安全地将該特征删除。如圖：
是以，在L1和L2正則的基礎上，人們引入L21正則(group lasso)和L2正則(exclusive sparsity)，分别表示如下：
L21早在2011年已經引入，它最初目的是解決一組高度關聯特征（如男女）應同時被保留或删除的問題，我們創新地擴充到embedding的表示上，以解決類似的問題。
在L21中，由于内層L2正則将一個特征的所有參數施加相同的限制，能将整組參數清除或保留，由此決定embedding層中的某些特征對應的embedding向量是否完全删除，提升模型泛化性。是以稱為group lasso。
而L12則正好相反，它迫使每組參數中的非0參數數量一緻但值又盡可能不同，但使輸出神經元互相競争輸入神經元，進而使特征對目标更具區分性。
對于DNN分類網絡，底層表示要求有足夠的泛化性和特征抽象能力，上層接近softmax層，需要更好的區分性。是以我們通常在最底層的embedding層使用group lasso。即如下的優化目标：
直接将L21正則項懲罰加入loss，模型最終也能收斂，但并不能保證稀疏性。是以Group lasso優化器參考了FTRL，将梯度疊代分成兩個半步，前半步按梯度下降，後半步微調實作稀疏性。通過調節L1正則項（即公式中的λ），能有效地控制模型稀疏性。
Group lasso是彈性計算改造後，模型性能提升和壓縮的關鍵。值得指出：
在我們實作的優化器中，Variable，以及accum和linear兩個slot也是KV存儲。
L12和L21正則相結合的方法也已經有論文讨論[8]，但我們還未在業務上嘗試出效果。
由于篇幅限制，本節不打算詳細介紹Group lasso的原理和推導
2.2 流式頻次過濾
讨論完特征動态删除的方法後，我們再分析特征的準入政策。
2.2.1 頻次過濾的必要性
在Google讨論FTRL的文章1中提到， 在高維資料中大部分特征都是非常稀疏的，在億級别的樣本中隻出現幾次。那麼一個有趣的問題是，FTRL或Group FTRL優化器能否能删除(lasso)極低頻特征？
在RDA的優化公式中，滿足以下條件的特征會被置0：
若在t步之前，該特征隻出現過幾次，未出現的step的梯度為0，随着步數增大，滿足上述條件變得越來越容易。由此RDA是可以直覺處理極稀疏特征的。 但對于FTRL，要滿足：
其中，
不僅和曆史梯度有關，還與曆史學習率和權重w有關。 是以FTRL雖然也能處理極稀疏特征，但并沒有RDA那麼aggressive（此處還待詳細地分析其下界，Group FTRL與此類似）。
由于FTRL在設計和推導時并未明确考慮極低頻特征，雖然通過增大λ，确實能去除大量極低頻特征，但由于限制太強，導緻部分有效特征也被lasso，在離線實驗中被證明嚴重影響性能。其次，對這些巨量極低頻特征，儲存曆史資訊的工程代價是很高昂的（增加幾倍的參數空間和存儲需求），如下圖：
是以我們提出，能否在實時資料流上模拟離線頻次過濾，為特征提供準入門檻，在不降低模型性能的基礎上，盡量去除極低頻特征，進一步實作稀疏化？
2.2.2 頻次過濾的幾種實作
注意： 由于預設的embedding_lookup_sparse對特征執行了unique操作（特征歸一化以簡化計算），是以在PS端是不可能擷取真實特征和label頻次的。需要Python端對placeholder統計後，上傳給server端指定的Variable，優化器通過slot獲得該Variable後作出聯合決策。
最naive的思路是模拟離線頻次過濾，對特征進行計數，隻有達到一定門檻值後再進入訓練，但這樣破壞了資料完整性：如總頻次6，而門檻值過濾為5，則該特征出現的前5次都被忽略了。為此我們提出了兩種優化方案：
基于泊松分布的特征頻次估計
在離線shuffle後的特征滿足均勻分布，但對線上資料流，特征進入訓練系統可看做蔔瓦松過程，符合泊松分布：
其中n為目前出現的次數，t為目前的步數，λ為機關時間發生率，是泊松分布的主要參數，T為訓練總步數。
為特征最低門限（即最少在T時間内出現的次數）。
是以我們能通過前t步的特征出現的次數n，将t時刻當做機關時間，則
。 根據泊松分布，我們可以算出剩餘
時間内事件發生大于等于
次的機率
。 每次該特征出現時，都可按該機率
做伯努利采樣，特征在t步進入系統的機率用下式計算：
通過真實線上資料仿真，它能接近離線頻次過濾的效果，其λ是随每次特征進入時動态計算的。它的缺陷是：
當t越小時，事件發生在t内的次數的variance越大，是以會以一定機率誤加或丢棄特征。
未來總的訓練步數T在線上學習中是未知的。
頻次過濾與優化器相分離，導緻不能獲得優化器的統計資訊。
動态調L1正則方案
在經典的FTRL實作中，L1正則對每個特征都是一緻的。這導緻了2.2.1 中提到的問題：過大的L1雖然過濾了極低頻特征，但也影響的了模型的性能。參考各類優化器（如Adam）對learning_rate的改進，我們提出：通過特征頻次影響L1正則系數，使得不同頻次的特征有不同的lasso效果。
特征頻次和基于MLE的參數估計的置信度相關，出現次數越低置信度越低。如果在純頻率統計基礎上加入一個先驗分布（正則項），當頻率統計置信度越低的時候，越傾向于先驗分布，相應的正則系數要更大。我們經過多個實驗，給出了以下的經驗公式：
其中c是懲罰倍數，
為特征最低門限，這兩者皆為超參，
是目前特征出現的頻次。
我們線上上環境，使用了動态調節L1正則的方案 。在uvctr不降甚至有些微提升的基礎上，模型特征數比不使用頻次過濾減少75%，進而從實驗證明了頻次過濾對稀疏化的正向性。它的缺點也很明顯：特征頻次和正則系數之間的映射關系缺少嚴謹證明。
頻次過濾作為特征管理的一部分，目前還少有相關論文研究，亟待我們繼續探索。
3. 模型壓縮和穩定性
3.1 模型壓縮
在工程上，由于做了優化，如特征被優化器lasso後，隻将其置0，并不會真正删除；在足夠多步數後才删除。同時引入記憶體池，避免特征的反複建立和删除帶來的不必要的性能損失。 這就導緻在訓練結束後，模型依然存在大量0向量。導出時要進一步做模型壓縮。
由于引入了HashPull和HashPush等非TF原生算子，需要将其裁剪後轉換為原生TF的op。 我們将這些步驟統稱圖裁剪(GraphCut)， 它使得線上inference引擎，不需要做任何改動即可相容彈性改造。由于有效特征大大減少，打分速度相比原引擎提升50%以上。
我們将圖裁剪看做TF-graph的靜态優化問題，分為3個步驟：
第一遍周遊Graph，搜尋可優化子結構和不相容的op。
第二遍周遊，記錄節點上下遊和中繼資料，裁剪關鍵op，并将Variable的非0值轉存至Tensorflow原生的MutableDenseHashTable。本步驟将模型體積壓縮90%。
拼接建立節點，重建依賴關系，最後遞歸回溯上遊節點，去除與inference無關的子圖結構
我們實作了完整簡潔的圖裁剪工具，在模型熱導出時調用， 将模型從原先的8GB左右壓縮到幾百兆大小，同時保證模型打分一緻。
3.2 模型穩定性和監控
online learning的穩定性非常重要。我們将線上真實效果，與實時模型生成的效果，進行了嚴密的監控，一旦樣本偏差過多，就會觸發報警。
由于需捕捉時變的資料變化，因而不能用固定的離線資料集評估模型結果。我們使用阿裡流式日志系統sls最新流入的資料作為評估樣本，以滑動視窗先打分後再訓練，既維持了不間斷的訓練，不浪費資料，同時盡可能高頻地得到最新模型效果。
我們對如下核心名額做了監控：
樣本監控： 正負比例，線上打分值和online-auc(即線上模型打分得到的auc)，産出速率，消費速率。
訓練級監控： AUC, User-AUC(參考備注)，loss, 模型打分均值（與樣本的正負比例對齊），異常資訊。
特征級管理： 總特征規模，有效/0/删除特征規模，新增/插入/删除的速率。
整體模型和排程：模型導出的時間，大小，打分分布是否正常，是否正常排程。
業務名額：uvctr,pvctr(小時級更新，T+1報表)。
線上與訓練名額之間的對應關系如下表：
通過http接口，每隔一段時間發送監控資料，出現異常會及時産生釘釘和郵件報警。下圖是對9月20日到27号的監控，從第二張圖表來看，模型能較好的适應目前資料流的打分分布。
User-AUC：傳統的AUC并不能完全描述uvctr，因為模型很可能學到了不同使用者間的偏序關系，而非單個使用者在不同offer下的點選偏序關系。為此，我們使用了User-AUC，它盡可能地模拟了線上uvctr的計算過程，在真實實驗中，監控系統的uvctr小時報表，與實時模型輸出的User-AUC高度一緻。
4. 工程實作和效果
目前算法已經在支付寶首頁的多個推薦位上線。推薦系統根據使用者的曆史點選，融合使用者畫像和興趣，結合實時特征，預估使用者CTR，進而提升系統整體點選率。
我們以推薦位業務為例說明，其采用了經典的wide&deep的網絡結構，其sparse部分包含百級别的group(見下段備注1)。 一天流入約百億樣本，label的join視窗為固定時長。由于負樣本占大多數，上遊鍊路對正負樣本做了1：8的降采樣(見下文備注2)。
訓練任務采用螞蟻統一訓練平台建構，并使用工作流進行定時排程，離線和線上任務的其他參數全部一緻。Batchsize為512，每200步（即20萬樣本）評估結果，定時将模型通過圖裁剪導出到線上系統。當任務失敗時，排程系統會自動拉起，從checkpoint恢複。
該推薦業務的online learning桶最近一周相比線上多模型融合最優桶提升4.23% ， 相比随機對照提升達34.67% 。 另一資訊推薦業務其最近一周，相比DNN基準uv-ctr提升+0.77%，pv-ctr提升+4.78%。實驗效果相比有較大的提升。
備注1： group embedding是将相似emb特征分組，各自lookup求和後再concat，使得特征交叉在更高層進行。其設計是考慮到不同group的特征差異很大(如user和item)，不應直接對位求和。
備注2： inference打分僅做pointwise排序，采樣雖改變資料分布但不改變偏序關系，是以并未在訓練上做補償。
5. 未來工作
彈性特征已經成為螞蟻實時強化深度學習的核心要素。它隻是第一步，在解決特征空間按需建立問題後，它會帶來一個充滿想象力的底層架構，衆多技術都能在此基礎上深挖： 在工程上，可繼續從分鐘級向秒級優化，進一步提升鍊路實時性并實作模型增量更新； 在算法上，我們正在探索如樣本重要性采樣，自動特征學習，線上線性規劃與DNN的結合，實作優化器聯合決策等技術。
由于線上學習是個複雜的系統工程，我們在開發和調優時遇到了大量的困難，涉及樣本回流，訓練平台，模型打分，線上評估等一系列問題，尤其是穩定性，但基本都一一克服。為了保證線上結果穩定可信，我們在觀察和優化兩三個月後才釋出這篇文章。
本文作者為螞蟻金服人工智能部認知計算組的基礎算法團隊，團隊涉及圖像、NLP、推薦算法和知識圖譜等領域，帶頭人為國家知名算法專家褚崴，擁有定損寶和理賠寶等核心業務。
