MySQL：查詢字段數量多少對查詢效率的影響

這個問題是最近在分析一個SQL時發起的疑問，然後請教高鵬(重慶八怪)老師，八怪老師予以解答，特此轉載老師的文章(本文内容格式略有調整)。

源碼版本：5.7.22

一、問題由來

我們知道執行計劃的不同肯定會帶來效率的不同，但是在本例中執行計劃完全一緻，都是全表掃描，不同的隻有字段個數而已。其次，測試中都使用了where條件進行過濾（Using where），過濾後沒有資料傳回，我們常說的where過濾實際上是在MySQL層，當然某些情況下使用ICP會提前在Innodb層過濾資料，這裡我們先不考慮ICP，我會在後面的文章中較長的描述ICP的流程，本文也會給出where過濾的接口，供大家參考。

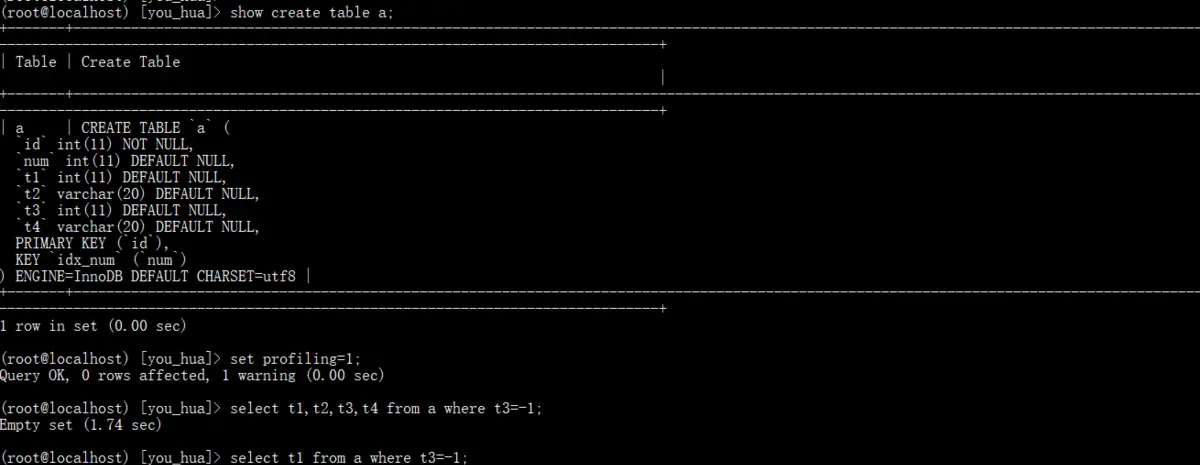

下面的截圖來自兩個朋友，感謝他們的測試和問題提出。另外對于大資料量通路來講可能涉及到實體IO，首次通路和随後的通路因為Innodb buffer的關系，效率不同是正常，需要多測試幾次。

我們通過上面的測試，可以發現随着字段的不斷減少，效率越來越高，并且主要的差別都在sending data下面，send data這個狀态是select語句才會有的，如果是DML則不同但是都有等同的階段如下：

select：Sending data

insert語句：Update

delete/update：Updating

這個階段非常的巨大，它至少包含了：

Innodb 層資料的定位傳回給MySQL 層

Innodb 層資料的查詢傳回給MySQL 層

Innodb 層資料的修改(如果是MDL)

Innodb 層加鎖以及等待

等待進入Innodb層(innodb_thread_concurrency參數)

MySQL 層發送資料給用戶端

這個狀态我曾經大概描述過參考文章：

https://www.jianshu.com/p/46ad0aaf7ed7
https://www.jianshu.com/p/4cdec711adef

簡單的說Innodb資料的擷取和Innodb資料到MySQL層資料的傳遞都包含在其中。

二、全表通路資料的流程

這裡我将簡單描述一下這種全表掃描的流程，實際上其中有一個核心接口就是row_search_mvcc，它大概包含了如下功能：

通過預取緩存擷取資料
打開事務
定位索引位置（包含使用AHI快速定位）
是否開啟readview
通過持久化遊标不斷通路下一條資料
加Innodb表鎖、加Innodb行鎖
可見性判斷
根據主鍵回表（可能回表需要加行鎖）
ICP優化
SEMI update優化

并且作為通路資料的必須經曆的接口，這個函數也是很值得大家細細研讀的。

下面我主要結合字段多少和全表掃描2個方面做一個簡單的流程介紹。

1、通過select字段建構read_set（MySQL層）

首先需要建構一個叫做read_set的位圖，來表示通路的字段位置及數量。它和write set一起，在記錄binlog的Event的時候也會起着重要作用，可以參考我的《深入了解MySQL主從原理》中關于binlog_row_image參數一節。這裡建構的主要接口為TABLE::mark_column_used函數，每個需要通路的字段都會調用它來設定自己的位圖。下面是其中的一段如下：

case MARK_COLUMNS_READ:
    bitmap_set_bit(read_set, field->field_index);

從棧幀來看這個建構read_set的過程位于狀态‘init’下面。棧幀見結尾棧幀1。

2、初次通路定位的時候還會建構一個模闆（mysql_row_templ_t）（Innodb層）

本模闆主要用于當Innodb層資料到MySQL層做轉換的時候使用，其中記錄了使用的字段數量、字段的字元集、字段的類型等等。接口build_template_field用于建構這個模闆。棧幀見結尾棧幀2。

但是需要注意的是，這裡構模組化闆就會通過我們上面說的read_set去判斷到底有多少字段需要建構到模闆中，然後才會調用build_template_field函數。如下是最重要的代碼，它位于build_template_needs_field接口中。

bitmap_is_set(table->read_set, static_cast<uint>(i)

可以看到這裡正在測試本字段是否出現在了read_set中，如果不在則跳過這個字段。下面是函數build_template_needs_field的注釋：

Determines if a field is needed in a m_prebuilt struct 'template'.
@return field to use, or NULL if the field is not needed */

到這裡我們需要通路的字段已經确立下來了。

3、初次定位資料，定位遊标到主鍵索引的第一行記錄，為全表掃描做好準備

對于這種全表掃描的執行方式，定位資料就變得簡單了，我們隻需要找到主鍵索引的第一條資料就好了，它和平時我們使用（ref/range）定位方式不同，不需要二分法的支援。是以對于全表掃描的初次定位調用函數為btr_cur_open_at_index_side_func，而不是通常我們說的btr_pcur_open_with_no_init_func。

如果大概看一下函數btr_cur_open_at_index_side_func的功能，我們很容易看到，它就是通過B+樹結構，定位掉葉子結點的開頭第一個塊，然後調用函數page_cur_set_before_first，将遊标放到了所有記錄的開頭，目的隻有一個為全表掃描做好準備。棧幀見結尾棧幀3。

注意這裡正是通過我們row_search_mvcc調用下去的。

4、擷取Innodb層的第一條資料（Innodb層）

拿到了遊标過後就可以擷取資料了，這裡也很簡單代碼就是一句如下：

rec = btr_pcur_get_rec(pcur);//擷取記錄 從持久化遊标整行資料

但是需要注意的是這裡擷取的資料隻是一個指針，言外之意可以了解為整行資料，其格式也是原始的Innodb資料，其中還包含了一些僞列比如（rollback ptr和trx id）。這裡實際上和通路的字段個數無關。

5、将第一行記錄轉換為MySQL格式（Innodb層）

這一步完成後我們可以認為記錄已經傳回給了MySQL層，這裡就是實際的資料拷貝了，并不是指針，整個過程放到了函數row_sel_store_mysql_rec中。

我們前面的模闆（mysql_row_templ_t）也會在這裡發揮它的作用，這是一個字段過濾的過程，我們先來看一個循環

for (i = 0; i < prebuilt->n_template; i++)，其中prebuilt->n_template就是字段模闆的個數，我們前面已經說過了，通過read_set的過濾，對于我們不需要的字段是不會建立模闆的。是以這裡的模闆數量是和我們通路的字段個數一樣的。

然後在這個循環下面會調用row_sel_store_mysql_field_func然後調用row_sel_field_store_in_mysql_format_func将字段一個一個轉換為MySQL的格式。我們來看一下其中一種類型的轉換如下：

case DATA_INT:
        /* Convert integer data from Innobase to a little-endian
        format, sign bit restored to normal */

        ptr = dest + len;

        for (;;) {
            ptr--;
            *ptr = *data;//值拷貝 記憶體拷貝
            if (ptr == dest) {
                break;
            }
            data++;
        }

我們可以發現這是一種實際的轉換，也就是需要花費記憶體空間的。棧幀見結尾棧幀4。到這裡我們大概知道了，查詢的字段越多那麼着這裡轉換的過程越長，并且這裡都是實際的記憶體拷貝,最終這行資料會存儲到row_search_mvcc的形參 buffer中傳回給MySQL層，這個形參的注釋如下：

@param[out] buf     buffer for the fetched row in MySQL format

6、對第一條資料進行where過濾（MySQL層）

拿到資料後當然還不能作為最終的結果傳回給使用者，我們需要在MySQL層做一個過濾操作，這個條件比較位于函數evaluate_join_record的開頭，其中比較就是下面一句話

found= MY_TEST(condition->val_int()); //進行比較 調用到 條件和 傳回會記錄的比較

如果和條件不比對将會傳回False。這裡比較會最終調用Item_func的各種方法，如果等于則是Item_func_eq，棧幀見結尾棧幀5。

7、通路下一條資料

上面我已經展示了通路第一條資料的大體流程，接下面需要做的就是繼續通路下去，如下：

移動遊标到下一行
通路資料
根據模闆轉換資料傳回給MySQL層
根據where條件過濾

整個過程會持續到全部主鍵索引資料通路完成。但是需要注意的是上層接口有些變化，由ha_innobase::index_first會變為ha_innobase::rnd_next，統計資料由Handler_read_first變為Handler_read_rnd_next，這點可以參考我的文章：

https://www.jianshu.com/p/25fed8f1f05e

并且row_search_mvcc的流程肯定也會有變化。這裡不再熬述。但是實際的擷取資料轉換過程和過濾過程并沒有改變。注意這些步驟除了步驟1，基本都處于sending data下面。

三、回到問題本身

好了到這裡我們大概知道全表掃描的通路資料的流程了，我們就來看看一下在全表掃描流程中字段的多少到底有哪些異同點：

不同點：

建構的read_set不同，字段越多read_set中為‘1’的位數越多
建立的模闆不同，字段越多模闆數量越多
每行資料轉換為MySQL格式的時候不同，字段越多模闆越多，那麼循環轉換每個字段的循環次數也就越多，并且這是每行都要處理的。傳回給MySQL層的行記憶體消耗越大。

相同點：
通路的行數一緻
通路的流程一緻
where過濾的方式一緻

在整個不同點中，我認為最耗時的部分應該是每行資料轉換為MySQL格式的消耗最大，因為每行每個字段都需要做這樣的轉換，這也剛好是除以sending data狀态下面。我們線上大于10個字段的表比比皆是，如果我們隻需要通路其中的少量字段，我們最好還是寫實際的字段而不是‘*’，來規避這個問題。

四、寫在最後

雖然本文中以全表掃描為列進行了解釋，但是實際上任何情況下我們都應該縮減通路字段的數量，應該隻通路需要的字段。

五、備用棧幀

棧幀1 read_set建構

#0  TABLE::mark_column_used (this=0x7ffe7c996c50, thd=0x7ffe7c000b70, field=0x7ffe7c997c88, mark=MARK_COLUMNS_READ)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/table.cc:6344
#1  0x00000000015449b4 in find_field_in_table_ref (thd=0x7ffe7c000b70, table_list=0x7ffe7c0071f0, name=0x7ffe7c006a38 "id", length=2, item_name=0x7ffe7c006a38 "id",
    db_name=0x0, table_name=0x0, ref=0x7ffe7c006bc0, want_privilege=1, allow_rowid=true, cached_field_index_ptr=0x7ffe7c0071a0, register_tree_change=true,
    actual_table=0x7fffec0f46d8) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/sql_base.cc:7730
#2  0x0000000001544efc in find_field_in_tables (thd=0x7ffe7c000b70, item=0x7ffe7c0070c8, first_table=0x7ffe7c0071f0, last_table=0x0, ref=0x7ffe7c006bc0,
    report_error=IGNORE_EXCEPT_NON_UNIQUE, want_privilege=1, register_tree_change=true) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/sql_base.cc:7914
#3  0x0000000000faadd8 in Item_field::fix_fields (this=0x7ffe7c0070c8, thd=0x7ffe7c000b70, reference=0x7ffe7c006bc0)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/item.cc:5857
#4  0x00000000015478ee in setup_fields (thd=0x7ffe7c000b70, ref_pointer_array=..., fields=..., want_privilege=1, sum_func_list=0x7ffe7c005d90, allow_sum_func=true,
    column_update=false) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/sql_base.cc:9047
#5  0x000000000161419d in st_select_lex::prepare (this=0x7ffe7c005c30, thd=0x7ffe7c000b70) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/sql_resolver.cc:190

棧幀2 構模組化闆

#0  build_template_field (prebuilt=0x7ffe7c99b880, clust_index=0x7ffe7c999c20, index=0x7ffe7c999c20, table=0x7ffe7c996c50, field=0x7ffe7c997c88, i=0, v_no=0)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/handler/ha_innodb.cc:7571
#1  0x00000000019d1dc1 in ha_innobase::build_template (this=0x7ffe7c997610, whole_row=false)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/handler/ha_innodb.cc:8034
#2  0x00000000019d60f5 in ha_innobase::change_active_index (this=0x7ffe7c997610, keynr=0)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/handler/ha_innodb.cc:9805
#3  0x00000000019d682b in ha_innobase::rnd_init (this=0x7ffe7c997610, scan=true)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/handler/ha_innodb.cc:10031
#4  0x0000000000f833b9 in handler::ha_rnd_init (this=0x7ffe7c997610, scan=true) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/handler.cc:3096
#5  0x00000000014e24d1 in init_read_record (info=0x7ffe7cf47d60, thd=0x7ffe7c000b70, table=0x7ffe7c996c50, qep_tab=0x7ffe7cf47d10, use_record_cache=1,
    print_error=true, disable_rr_cache=false) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/records.cc:315

棧幀3 全表掃描初次定位棧幀

#0  page_cur_set_before_first (block=0x7fff4d02f4a0, cur=0x7ffe7c99bab0) at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/include/page0cur.ic:99
#1  0x0000000001c5187f in btr_cur_open_at_index_side_func (from_left=true, index=0x7ffe7c999c20, latch_mode=1, cursor=0x7ffe7c99baa8, level=0,
    file=0x239d388 "/root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/include/btr0pcur.ic", line=562, mtr=0x7fffec0f3570)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/btr/btr0cur.cc:2422
#2  0x0000000001b6e9c9 in btr_pcur_open_at_index_side (from_left=true, index=0x7ffe7c999c20, latch_mode=1, pcur=0x7ffe7c99baa8, init_pcur=false, level=0,
    mtr=0x7fffec0f3570) at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/include/btr0pcur.ic:562
#3  0x0000000001b79a35 in row_search_mvcc (buf=0x7ffe7c997b50 "\377", mode=PAGE_CUR_G, prebuilt=0x7ffe7c99b880, match_mode=0, direction=0)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/row/row0sel.cc:5213
#4  0x00000000019d5493 in ha_innobase::index_read (this=0x7ffe7c997610, buf=0x7ffe7c997b50 "\377", key_ptr=0x0, key_len=0, find_flag=HA_READ_AFTER_KEY)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/handler/ha_innodb.cc:9536
#5  0x00000000019d66ea in ha_innobase::index_first (this=0x7ffe7c997610, buf=0x7ffe7c997b50 "\377")
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/handler/ha_innodb.cc:9977
#6  0x00000000019d6934 in ha_innobase::rnd_next (this=0x7ffe7c997610, buf=0x7ffe7c997b50 "\377")
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/handler/ha_innodb.cc:10075
#7  0x0000000000f83725 in handler::ha_rnd_next (this=0x7ffe7c997610, buf=0x7ffe7c997b50 "\377")
    at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/handler.cc:3146
#8  0x00000000014e2b3d in rr_sequential (info=0x7ffe7cf47d60) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/records.cc:521

棧幀4 MySQL格式的轉換

#0  row_sel_field_store_in_mysql_format_func (dest=0x7ffe7c997b51 "", templ=0x7ffe7c9a27f8, index=0x7ffe7c999c20, field_no=0, data=0x7fff4daec0a1 "\200", len=4,
    prebuilt=0x7ffe7c99b880, sec_field=18446744073709551615) at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/row/row0sel.cc:2888
#1  0x0000000001b754b9 in row_sel_store_mysql_field_func (mysql_rec=0x7ffe7c997b50 "\377", prebuilt=0x7ffe7c99b880, rec=0x7fff4daec0a1 "\200", index=0x7ffe7c999c20,
    offsets=0x7fffec0f3a80, field_no=0, templ=0x7ffe7c9a27f8, sec_field_no=18446744073709551615)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/row/row0sel.cc:3255
#2  0x0000000001b75c85 in row_sel_store_mysql_rec (mysql_rec=0x7ffe7c997b50 "\377", prebuilt=0x7ffe7c99b880, rec=0x7fff4daec0a1 "\200", vrow=0x0, rec_clust=0,
    index=0x7ffe7c999c20, offsets=0x7fffec0f3a80, clust_templ_for_sec=false) at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/row/row0sel.cc:3434
#3  0x0000000001b7bd61 in row_search_mvcc (buf=0x7ffe7c997b50 "\377", mode=PAGE_CUR_G, prebuilt=0x7ffe7c99b880, match_mode=0, direction=0)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/row/row0sel.cc:6123
#4  0x00000000019d5493 in ha_innobase::index_read (this=0x7ffe7c997610, buf=0x7ffe7c997b50 "\377", key_ptr=0x0, key_len=0, find_flag=HA_READ_AFTER_KEY)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/handler/ha_innodb.cc:9536
#5  0x00000000019d66ea in ha_innobase::index_first (this=0x7ffe7c997610, buf=0x7ffe7c997b50 "\377")
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/handler/ha_innodb.cc:9977
#6  0x00000000019d6934 in ha_innobase::rnd_next (this=0x7ffe7c997610, buf=0x7ffe7c997b50 "\377")
    at /root/mysqlall/percona-server-locks-detail-5.7.22/storage/innobase/handler/ha_innodb.cc:10075
#7  0x0000000000f83725 in handler::ha_rnd_next (this=0x7ffe7c997610, buf=0x7ffe7c997b50 "\377")
    at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/handler.cc:3146
#8  0x00000000014e2b3d in rr_sequential (info=0x7ffe7cf47d60) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/records.cc:521
#9  0x0000000001584264 in join_init_read_record (tab=0x7ffe7cf47d10) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/sql_executor.cc:2487
#10 0x0000000001581349 in sub_select (join=0x7ffe7cf47660, qep_tab=0x7ffe7cf47d10, end_of_records=false)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/sql_executor.cc:1277
#11 0x0000000001580cce in do_select (join=0x7ffe7cf47660) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/sql_executor.cc:950

棧幀5 String的等值比較

#0  Arg_comparator::compare_string (this=0x7ffe7c0072f0) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/item_cmpfunc.cc:1669
#1  0x0000000000fde1e4 in Arg_comparator::compare (this=0x7ffe7c0072f0) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/item_cmpfunc.h:92
#2  0x0000000000fcb0a1 in Item_func_eq::val_int (this=0x7ffe7c007218) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/item_cmpfunc.cc:2507
#3  0x0000000001581af9 in evaluate_join_record (join=0x7ffe7c0077d8, qep_tab=0x7ffe7cb1dc70)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/sql_executor.cc:1492
#4  0x000000000158145a in sub_select (join=0x7ffe7c0077d8, qep_tab=0x7ffe7cb1dc70, end_of_records=false)
    at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/sql_executor.cc:1297
#5  0x0000000001580cce in do_select (join=0x7ffe7c0077d8) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/sql_executor.cc:950
#6  0x000000000157eb8a in JOIN::exec (this=0x7ffe7c0077d8) at /root/mysqlall/percona-server-locks-detail-5.7.22/sql/sql_executor.cc:199
