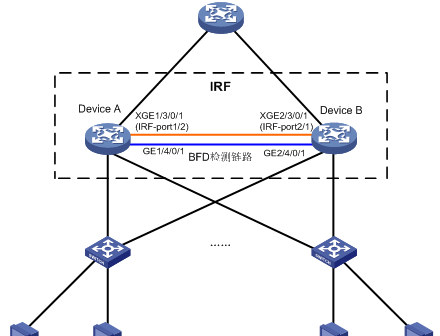

拓撲圖如下
(1)配置Device A
設定Device A的成員編号為1，建立IRF端口2，并将它與實體端口Ten-GigabitEthernet3/0/1綁定。
system-view
[Sysname] irf member 1
[Sysname] irf-port 2
[Sysname-irf-port2] port group interface ten-gigabitethernet 3/0/1
[Sysname-irf-port2] quit
[Sysname] interface ten-gigabitethernet 3/0/1
[Sysname-Ten-GigabitEthernet3/0/1] undo shutdown
[Sysname-Ten-GigabitEthernet3/0/1] quit
[Sysname] quit
save
[Sysname] chassis convert mode irf
裝置重新開機後Device A組成了隻有一台成員裝置的IRF。
(2) 配置Device B
配置Device B的成員編号為2，建立IRF端口1，并将它與實體端口Ten-GigabitEthernet3/0/1綁定。
[Sysname] irf member 2
[Sysname] irf-port 1
[Sysname-irf-port1] port group interface ten-gigabitethernet 3/0/1
[Sysname-irf-port1] quit
裝置B重新開機後與裝置A形成IRF。
(3) 配置BFD MAD檢測
建立VLAN 3，并将Device A（成員編号為1）上的端口1/4/0/1和Device B（成員編号為2）上的端口2/4/0/1加入VLAN中。
[Sysname] vlan 3
[Sysname-vlan3] port gigabitethernet 1/4/0/1 gigabitethernet 2/4/0/1
[Sysname-vlan3] quit
建立VLAN接口3，并配置MAD IP位址。
[Sysname] interface vlan-interface 3
[Sysname-Vlan-interface3] mad bfd enable
[Sysname-Vlan-interface3] mad ip address 192.168.2.1 24 member 1
[Sysname-Vlan-interface3] mad ip address 192.168.2.2 24 member 2
[Sysname-Vlan-interface3] quit
因為BFD MAD和生成樹功能互斥，是以在GigabitEthernet1/4/0/1和GigabitEthernet2/4/0/1上關閉生成樹協定。
[Sysname] interface gigabitethernet 1/4/0/1
[Sysname-gigabitethernet-1/4/0/1] undo stp enable
[Sysname-gigabitethernet-1/4/0/1] quit
[Sysname] interface gigabitethernet 2/4/0/1
[Sysname-gigabitethernet-2/4/0/1] undo stp enable
配置完成
另外針對于不同的檢測方式。對比如下圖。
配置參考
http://www.h3c.com/cn/d_201508/887147_30005_0.htm
