最近想写一篇关于Intel开机上电执行Reset Vector指令的文章，遂提取了公司笔记本芯片上的Bootloader，并用UEFITool提取其中BootBlock部分（Reset Vector位于BootBlock内部）:

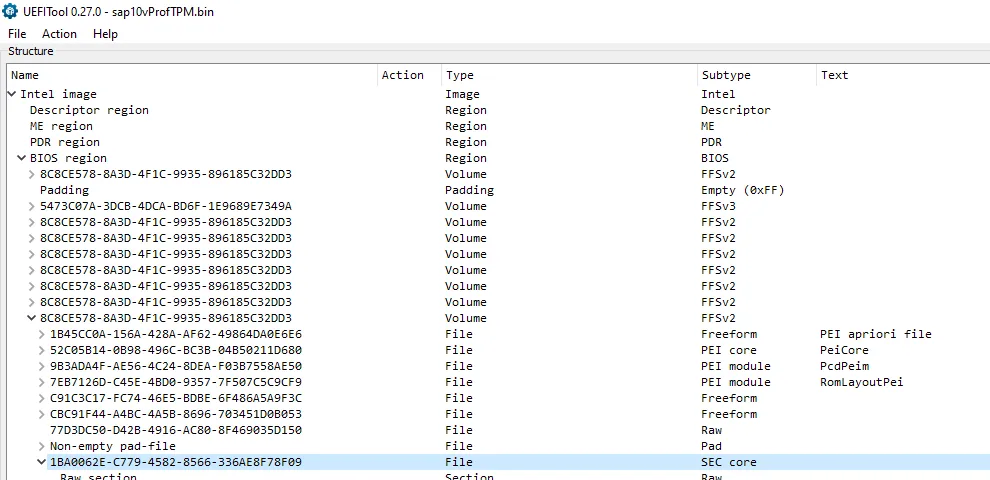

[图1,UEFITool加载提取的Bios image]
[图2,从Bios Image中提取BootBlock]
BootBlock的任务之一是将CPU从实模式切换到保护模式(16Bit Mode切换到32Bit Mode)。因此,BootBlock最开始部分是16Bit程序。然而，当我将提取的BootBlock拖进IDA Pro后发现，IDA Pro竟然将.text段解析为32Bit程序:
[图3,从IDA加载SecCore.bin]
和EDKII project中SecCore模块的源码(IntelFsp2WrapperPkg\Library\SecFspWrapperPlatformSecLibSample\Ia32\SecEntry.nasm)对比，感觉IDA将代码变异了:
研究了一下，可能是要将IDA切换到16Bit Mode:
1.IDA Pro--View--"Open subviews"--Segments打开段寄存器:
记下.text段起止地址/Base/Class值
2.IDA Pro--"Edit"--Segments--"Create Segment",在弹出的Create a new segment对话框中,根据前一步记录的Segment的值修改新.text段的值:
3.勾选"Create a new segment"对话框中"16-bit segment"
4.创建新Segment后,".text"段更加不堪入目，此时需要重新分析代码段
5.重新分析代码段:框选需要分析的code--"Analyze seleced are"--在弹出的"Please Confirm"对话框中点击Force按钮.IDA将重新分析代码段，并生成下列代码:
