最近JOYROOM機樂堂推出了一款45W三合一帶線車充JR-CL08，和産品名稱所表明那樣，這款車充除了配備1A1C兩個USB接口外，還自帶一條彈簧樣式的1.5米長Lightning線，線夠長、使用友善同時又能保持車内整潔，總的來說是一款非常有特色的車充。下面充電頭網就對其進行詳細拆解，看看做工如何。
此前充電頭網還拆解過機樂堂72W 3A2C多口車充、機樂堂1A1C 42.5W數顯快充車充、機樂堂38W 1A1C雙口快充車充、機樂堂1A1C 20W快充迷你車充、機樂堂1A1C 30W雙口快充車充等産品，歡迎查閱。
一、機樂堂45W三合一帶線車充外觀

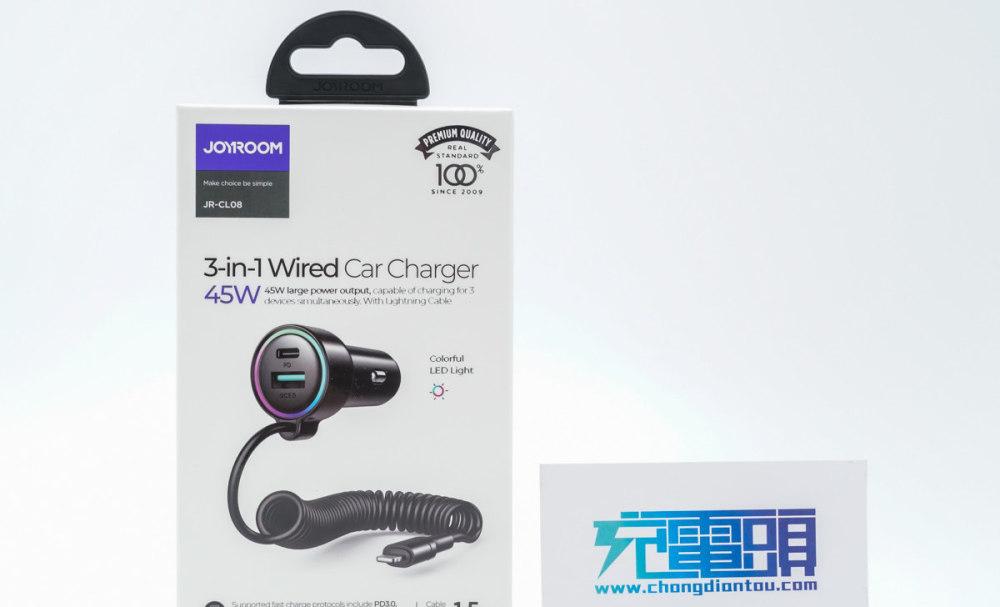

包裝盒正面印有JOYROOM品牌、産品名稱、外觀圖和賣點等資訊。
背面印有産品使用場景圖和相關特性描述。
側面印有車充參數
型号：JR-CL08
輸入：DC 12-24V
QC3.0輸出：5V3A、9V2A、12V1.5A
PD輸出：5V3A、9V2.77A、12V2.08A
PPS：3.3-11V3A（Max）
PD+QC3.0輸出：5V4A
Lightning線輸出：5V2.4A、9V2.22A
線長：1.5米
總輸出：45W（Max）
材質：PC
尺寸：62.7*34.5*29.4mm
重量：56g
顔色：黑色
包裝内含車充和使用說明書。
車充采用PC阻燃材質塑膠外殼，表面啞光，兩段機身過渡圓潤，正面印有JOYROOM品牌logo和45W字樣。
機身背面印有車充參數，和包裝盒上的一樣不再贅述，産品已經通過了CE、FCC和RoHS認證。
頂面配有1A1C接口，接口旁有PD、QC3.0字樣，邊緣設有LED燈圈。
線纜采用可收縮彈簧樣式設計，既不影響使用長度同時又能保持車内整潔，非常實用的設計。
線頭外殼磨砂，友善使用者插拔使用，此外線纜還做了抗彎折處理。
測得Lightning線長度約為1.5米。
重量約為56g。
通電燈圈亮彩光，十分絢麗好看。
使用ChargerLAB POWER-Z KT002測得USB-C口支援Apple 2.4A、Samsung 5V2A、DCP協定，以及QC2.0/3.0、FCP、PE2.0、PD3.0、PPS快充協定。
此外PDO封包顯示C口還具備5V2.4A、9V3A、12V2.25A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V3A兩組PPS電壓檔位。
最後測得A口支援QC2.0/3.0、FCP、SCP、VOOC/DASH/WARP、PE2.0快充協定。
二、機樂堂45W三合一帶線車充拆解
車充頂部外殼采用卡扣固定，内部設有白色導光塑膠殼。
将車充子產品取出。
輸出線纜焊接處打膠加強。
車充子產品由兩側長條小闆以及輸出端圓闆組成，正負極金屬片連接配接加強，之間有輸入輸出濾波固态電容、電感等器件。
将三塊小闆拆分開。
C口母座小闆所在小闆設有1A1C雙口輸出降壓電路，正面設有輸入輸出濾波固态電容和電感。
另一面設有降壓協定IC和輸出保護管。
正極彈簧焊接一根紅色導線降低電阻。
貼片保險絲特寫。
輸入濾波固态電容規格為35V 100μF，外套絕緣管保護。
1A1C雙口降壓協定IC采用英集芯IP6538，這是一款內建同步開關降壓轉換器、支援14種輸出快充協定、支援Type-C輸出和USB PD2.0、PD3.0（PPS）協定的雙口輸出SOC IC，為車載充電器、快充擴充卡、智能排插提供完整的解決方案。
IP6538輸入電壓最高32V，耐壓40V，8.2V自動關閉防止電瓶過放。資料腳支援過壓保護，且IP6538具有完善的保護功能。
英集芯IP6538支援雙USB Type-C，USB Type-C和USB A，或者雙USB A輸出，內建雙口自動插拔檢測功能，單獨使用任意一口都可支援快充輸出， 當雙口同時使用時，雙口都輸出5V。
充電頭網拆解了解到，采用英集芯IP6538的還有機樂堂72W 3A2C多口車充、羽博300W便攜式儲能電源、機樂堂1A1C 20W快充迷你車充、WIZ 96W超級充電站等産品。
降壓電感外套絕緣管。
輸出濾波固态電容來自钰邦，規格為16V 220μF。
輸出保護管采用砹德曼AD30K35D3，雙NMOS，耐壓30V，用于1A1C接口輸出保護。
USB-C母座特寫，沉闆過孔焊接。
圓形小闆上設有USB-A母座和LED訓示燈。
小闆背面沒有元器件。
LED訓示燈特寫。
另一塊小闆上也設有一路降壓電路，用于Lightning線輸出降壓和協定識别。小闆正面也是設有濾波電容和降壓電感。
另一面設有降壓協定IC。
輸入濾波固态電容特寫，規格為35V 68μF。
降壓協定IC采用智融SW3522，這是一款高內建度的多快充協定充電晶片，其內建了 3.5A 高效率同步降壓變換器，支援PPS、PD、QC、AFC、FCP、SFCP等多種快充協定以及CC/CV模式。外圍僅需少量的器件，即可組成完整的高性能多快充協定充電解決方案。
智融SW3522資料資訊。
充電頭網通過拆解發現，智融的快充晶片可廣泛應用在充電器、車充、移動電源、儲能電源等領域，并被華碩、努比亞、雷柏、綠聯、聯想等知名品牌的數十款産品采用。
降壓電感特寫，外套絕緣管。
輸出濾波固态電容也是來自钰邦，規格為16V 220μF。
全部拆解完畢，來張全家福。
充電頭網拆解總結
機樂堂45W三合一帶線車充自帶彈簧式Lightning線，還配有1A1C雙USB接口，算是集齊了目前三種主流充電方式，而且分别支援20W和25W PD快充、18W QC快充，除支援QC、PD通用快充協定外，還相容華為FCP和SCP快充協定等，總輸出功率45W，滿足蘋果、三星、小米、華為等各大品牌手機車上快充需求。車充還設計有絢麗的RGB燈環，提升使用者使用體驗。
充電頭網通過拆解發現，這款車充内置三塊PCB小闆，其中兩塊長條小闆上設有兩路獨立降壓輸出電路，其中一路采用英集芯IP6538高內建SOC IC控制1A1C雙口輸出，另一路采用智融SW3522，這同樣是一款高內建度的多快充協定充電晶片，用于控制Lightning線輸出。兩路電路均設有固态電容進行輸入輸出濾波，輸出濾波固态電容品牌為钰邦，品質可靠。
