Qt編寫自定義控件62-探探雷達

一、前言

随着移動網際網路的盛行，現在手機APP大行其道，每個人的手機沒有十幾個APP都不好意思說自己是現代人，各種聊天、購物、直播、小視訊等APP，有個陌生人社交的APP叫探探，本人用過幾次，當然不是去為了找對象，而是純粹為了好玩研究下他的U設計和軟體邏輯流程等，其中有個雷達控件，單擊以後可以搜尋附近的異性進行配對，這個雷達控件的效果蠻好的，于是手癢琢磨着用Qt來實作一個，畢竟自己寫了150多個控件了，已經上瘾了，對各種效果都如魚得水，看到各種效果都不自然的想到編碼思路等。

這個控件的核心其實就是外圍的那個掃描圈和發散的掃描線，中間變大變小恢複正常的圓形頭像，外圍的掃描圈采用錐形漸變顔色，通過透明度控制形成掃描效果，核心方法就是drawPie，至于擴散圈，需要識别到單擊以後将擴散圈存入隊列，因為可能會單擊多次，産生多個擴散圈，至于中間頭像的動态效果，采用三個QPropertyAnimation來實作，一個負責變大，一個負責變小，一個負責恢複正常，然後三個動畫加入到QSequentialAnimationGroup動畫序列中，按照順序執行。

二、實作的功能

1:可設定中間圖像
2:可設定圖像的邊框寬度+邊框顔色,産生圓形圖像效果
3:可設定掃描線的最大半徑
4:可設定掃描線的邊框寬度
5:可設定擴散圈的線條寬度
6:可設定掃描線的每次移動的步長
7:可設定擴散圈的每次移動的步長
8:可設定掃描線的顔色
9:可設定擴散圈的顔色

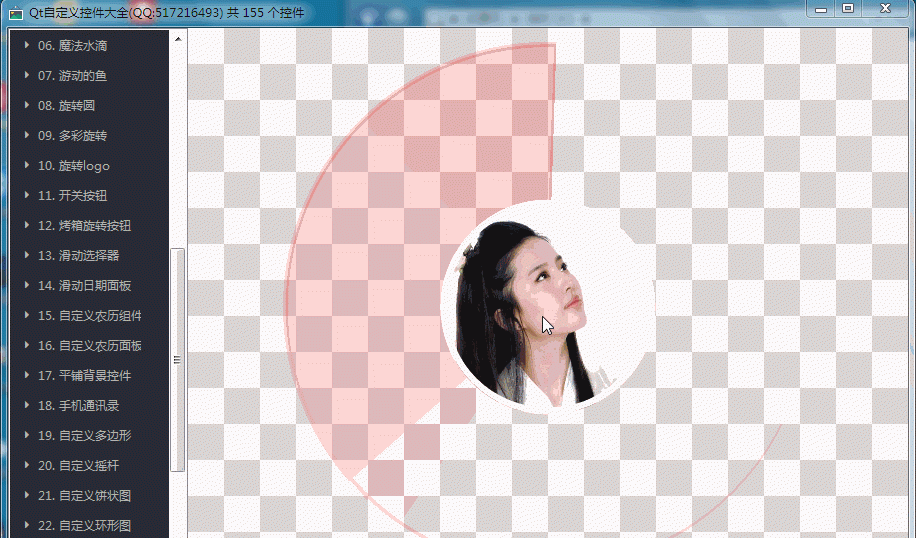

三、效果圖

四、頭檔案代碼

#ifndef SCANTANTAN_H
#define SCANTANTAN_H

/**
 * 探探雷達控件 作者:東門吹雪(QQ:709102202) 整理:feiyangqingyun(QQ:517216493) 2019-10-01
 * 1:可設定中間圖像
 * 2:可設定圖像的邊框寬度+邊框顔色,産生圓形圖像效果
 * 3:可設定掃描線的最大半徑
 * 4:可設定掃描線的邊框寬度
 * 5:可設定擴散圈的線條寬度
 * 6:可設定掃描線的每次移動的步長
 * 7:可設定擴散圈的每次移動的步長
 * 8:可設定掃描線的顔色
 * 9:可設定擴散圈的顔色
 */

#include <QWidget>

class QSequentialAnimationGroup;

#ifdef quc
#if (QT_VERSION < QT_VERSION_CHECK(5,7,0))
#include <QtDesigner/QDesignerExportWidget>
#else
#include <QtUiPlugin/QDesignerExportWidget>
#endif

class QDESIGNER_WIDGET_EXPORT ScanTanTan : public QWidget
#else
class ScanTanTan : public QWidget
#endif

{
    Q_OBJECT
    Q_PROPERTY(QPixmap image READ getImage WRITE setImage)
    Q_PROPERTY(int imageBorderWidth READ getImageBorderWidth WRITE setImageBorderWidth)
    Q_PROPERTY(QColor imageBorderColor READ getImageBorderColor WRITE setImageBorderColor)

    Q_PROPERTY(int scanRadius READ getScanRadius WRITE setScanRadius)
    Q_PROPERTY(int scanWidth READ getScanWidth WRITE setScanWidth)
    Q_PROPERTY(int ringWidth READ getRingWidth WRITE setRingWidth)

    Q_PROPERTY(int scanStep READ getScanStep WRITE setScanStep)
    Q_PROPERTY(int ringStep READ getRingStep WRITE setRingStep)

    Q_PROPERTY(QColor scanColor READ getScanColor WRITE setScanColor)
    Q_PROPERTY(QColor ringColor READ getRingColor WRITE setRingColor)

public:
    struct RingData {
        int radius;     //半徑
        float width;    //畫筆粗細
        int alpha;      //透明度
    };

    explicit ScanTanTan(QWidget *parent = 0);

protected:
    void mousePressEvent(QMouseEvent *);
    void mouseReleaseEvent(QMouseEvent *);
    void paintEvent(QPaintEvent *);
    void drawScan(QPainter *painter);
    void drawRing(QPainter *painter);
    void drawImage(QPainter *painter);

private slots:
    void changeScan();
    void changeRing();
    void updateImage(const QVariant &value);
    double twoPtDistance(const QPointF &pt1, const QPointF &pt2);

private:
    QPixmap image;          //中間圖檔
    int imageBorderWidth;   //圖檔邊框寬度
    QColor imageBorderColor;//圖檔邊框顔色

    int scanRadius;         //掃描線最大半徑
    int scanWidth;          //掃描線邊框寬度
    int ringWidth;          //擴散圈線條寬度

    int scanStep;           //掃描線每次移動的步長
    int ringStep;           //擴散圈每次移動的步長

    QColor scanColor;       //掃描線顔色
    QColor ringColor;       //擴散圈顔色

    bool isPressed;         //滑鼠是否按下
    int ringRadius;         //擴散圈半徑
    int imageRadius;        //圖檔半徑
    int scanDeg;            //目前掃描線角度

    //擴散圈集合,滑鼠可能按下多次則産生多個擴散圈,用隊列存起來
    QList<RingData> rings;
    //動畫組合,用于中間圖檔的變大放小
    QSequentialAnimationGroup *animationGroup;

public:
    QPixmap getImage()          const;
    int getImageBorderWidth()   const;
    QColor getImageBorderColor()const;

    int getScanRadius()         const;
    int getScanWidth()          const;
    int getRingWidth()          const;

    int getScanStep()           const;
    int getRingStep()           const;

    QColor getScanColor()       const;
    QColor getRingColor()       const;

    QSize sizeHint()            const;
    QSize minimumSizeHint()     const;

public Q_SLOTS:
    //設定圖檔+圖檔邊框寬度+圖檔邊框顔色
    void setImage(const QPixmap &image);
    void setImageBorderWidth(int imageBorderWidth);
    void setImageBorderColor(const QColor &imageBorderColor);

    //設定掃描線最大半徑+掃描線邊框寬度+擴散圈線條寬度
    void setScanRadius(int scanRadius);
    void setScanWidth(int scanWidth);
    void setRingWidth(int ringWidth);

    //設定掃描線步長+擴散圈步長
    void setScanStep(int scanStep);
    void setRingStep(int ringStep);

    //設定掃描線顔色+擴散圈顔色
    void setScanColor(const QColor &scanColor);
    void setRingColor(const QColor &ringColor);
};

#endif // SCANTANTAN_H

五、核心代碼

void ScanTanTan::paintEvent(QPaintEvent *)
{
    int width = this->width();
    int height = this->height();
    int side = qMin(width, height);

    //繪制準備工作,啟用反鋸齒,平移坐标軸中心,等比例縮放
    QPainter painter(this);
    painter.setRenderHints(QPainter::Antialiasing | QPainter::SmoothPixmapTransform);
    painter.translate(width / 2, height / 2);
    painter.scale(side / 200.0, side / 200.0);

    //繪制掃描線
    drawScan(&painter);
    //繪制擴散圈
    drawRing(&painter);
    //繪制中間圖檔
    drawImage(&painter);
}

void ScanTanTan::drawScan(QPainter *painter)
{
    painter->save();

    //錐形漸變顔色,通過透明度控制形成掃描效果
    QConicalGradient conicalGradient(0, 0, scanDeg);
    QColor color = scanColor;
    color.setAlpha(50);
    conicalGradient.setColorAt(0, color);
    color.setAlpha(0);
    conicalGradient.setColorAt(1, color);

    //設定畫筆畫刷
    QPen pen;
    pen.setWidth(scanWidth);
    pen.setBrush(conicalGradient);
    painter->setPen(pen);
    painter->setBrush(conicalGradient);

    //繪制餅圓
    QRect rect(-scanRadius, -scanRadius, scanRadius * 2, scanRadius * 2);
    painter->drawPie(rect, scanDeg * 16, 360 * 16);

    painter->restore();
}

void ScanTanTan::drawRing(QPainter *painter)
{
    painter->save();
    painter->setBrush(Qt::NoBrush);

    //繪制所有擴散圈,擴散圈其實就是個沒有背景顔色的圓形
    for (int i = 0; i < rings.count(); i++) {
        RingData ring = rings.at(i);
        int radius = ring.radius;
        float width = ring.width;
        int alpha = 255 - ring.alpha;
        QColor color = ringColor;
        color.setAlpha(alpha);

        QPen pen;
        pen.setWidthF(width);
        pen.setColor(color);
        painter->setPen(pen);
        painter->drawEllipse(-radius, -radius, radius * 2, radius * 2);
    }

    painter->restore();
}

void ScanTanTan::drawImage(QPainter *painter)
{
    painter->save();

    //設定圓形遮罩路徑,産生圓形頭像效果
    QPainterPath path;
    path.addEllipse(QPoint(0, 0), imageRadius, imageRadius);
    painter->setClipPath(path);

    //繪制圖檔
    QRect rect(-imageRadius, -imageRadius, imageRadius * 2, imageRadius * 2);
    painter->drawPixmap(rect, image);

    //繪制圖檔邊緣圓形
    QPen pen;
    pen.setWidth(imageBorderWidth);
    pen.setColor(imageBorderColor);
    painter->setPen(pen);
    painter->setBrush(Qt::NoBrush);

    //以下兩種方法二選一,其實繪制360度的圓弧=繪制無背景的圓形
    //painter->drawArc(rect, 0, 360 * 16);
    painter->drawEllipse(rect);

    painter->restore();
}

六、控件介紹
