1. 概述
AnalyticDB for PostgreSQL（原HybridDB for PostgreSQL，以下簡稱 ADB PG）是阿裡雲上的MPP資料倉庫服務，其核心采用PostgreSQL引擎，基于開源資料庫 Greenplum 改造，并在此基礎上優化分析性能，其中列存儲 metascan 就是提升資料庫查詢性能的一個關鍵特性。
ADB PG支援列存儲格式，具有較高的資料壓縮能力，以及查詢性能，但是當針對有較高過濾率的查詢條件時，依然要做整列資料讀取，或者建 B-Tree 索引，但是索引也有其應用的限制：一是索引無壓縮，資料膨脹較嚴重；二是結果集大的時候，索引代價比 tablescan 高，索引失效等問題。為此 ADB PG 開發了meta scan 功能，具有很好的過濾性能，并且占用的存儲空間也基本可以忽略不計。
ADB PG 的meta scan是對列存表的一種加強，通過收集列存表列的max/min，并配合 block offset機制，可以實作類似于索引的過濾功能。meta資訊裡儲存列的每個block的max、min，offset，max/min用于條件過濾，block offset用于跳過不滿足過濾條件的block，以達到最大程度的減少列存讀取的IO和block解壓的CPU消耗，進而實作查詢性能的提升。TPC-H 1TB 測試整體提升 29%，對于有高過濾率條件的查詢裡，可以提升最高5倍性能，比如 TPC-H的 Q06、Q12、Q14、Q15。
2. 列存 metascan的實作
ADB PG的 meta scan 機制類似于開源格式 ORC 或者 PARQUET的元資訊，通過meta 資訊過濾掉不滿足條件的列存 block，來提升性能。

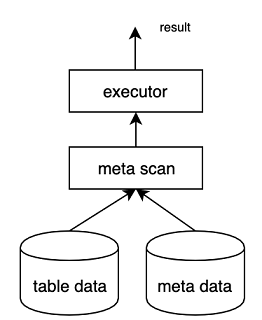

如上圖所示，ADB PG的每張列存表的資料分為2部分，一部分是表資料，一部分是meta資料，存儲收集的meta資訊。在scan的時候，先讀取meta資料，根據min、max過濾掉不需要讀取的block，通過block offset直接讀取滿足條件的block，然後把tuple傳回給executor，executor計算後，把結果傳回給用戶端。
ADB PG meta存儲格式如下：
meta資訊按行分為兩級meta：row group meta和batch group meta
-
row group meta：
每張表的meta資訊有多個row group meta組成，每個row group meta的max/min反應了連續的1w行的meta資訊。每個row group meta包含10個row batch meta，如上圖所示，row group的meta為：(min, max) = (1, 4000)。
-
row batch meta:
每個row batch meta的min/max反應了連續1000個行的meta資訊。與row group meta不同的是row batch meta還會記錄覆寫的第一行所在的block 的block offset。
metascan 在掃描時，會順序讀取row group meta，如果過濾條件滿足目前row group的min/max，則依次周遊每個row batch meta，如果過濾條件滿足row batch meta的min/max，則會根據block offset，直接定位到檔案中的block，否則掃描下一個row batch meta；如果過濾條件不滿足目前的row group，這讀取下一個row group meta，如此循環，直到所有的資料周遊完全。
為了簡單并且滿足事務特性，meta資訊我們采用heap表的形式儲存，即meta儲存到輔助表中。在建立一個列存表時，同時建立meta表。這樣通過heap表的mvcc以及事務機制，可以自然的實作meta資訊與表資料資訊的一緻性和原子性。
但是該實作方式有一個問題，按這種方式meta必須覆寫所有的資料，即表上的每一行資料更新，必須更新meta，如果使用者使用單條insert這種方式插入資料，則meta資訊會被頻繁更新，這樣既會降低寫入的性能又會降低查詢是scan meta資訊的性能。為解決這個問題，我們把meta 表分成兩個primary meta 表和secordary meta 表。随着insert/update主表，meta資訊會同步更新到secordary meta表中，當每個row group meta覆寫1w個行時，把meta資訊從secordary meta表移動到primary meta表中，查詢的時候隻查詢primary meta表，這樣就不會因為主表資料的頻繁小量insert/update而導緻primary meta膨脹。但是使用這種meta維護方式，scan就需要對primary meta 沒有覆寫的行做特殊處理，是以meta scan執行邏輯如下：
meta資訊的收集是按segfile來劃分的，是以當一個segfile的meta讀取完後，需要把該segfile檔案尾部的tuple順序傳回給executor。對于primary meta表沒有記錄的segfile，scan完primary meta後，同樣的把這些segfile順序掃描一遍。這樣通過meta scan就可以掃描所有的表資料。
目前的metascan支援如下的資料類型和操作符：
-
支援的類型：
Int2/int4/int8
Float4/float8
Time/timetz/timestamp/timestamptz
Varchar/text/bpchar
cash
-
支援的操作符
=、<、<=、>、>=
and 邏輯運算符
sortkey 是AnalyticDB for PostgreSQL的另一個特性，可以讓表按指定的列排序，其用來指定在單分區内資料進行排序。把metascan與sortkey結合使用，可以更有效的提高meta scan執行的性能。如果列的值在資料檔案中分布比較分散，即使過濾性比較好，meta scan的執行性能可能不好，因為列的值分散在太多的block内，導緻隻能跳過極少的block。這種情況就可以在表上建立 sortkey，使得在單分區内資料有序排列，讓表按照過濾字段排序，這樣相同的值都會集中在一起，這些block都是連續的，這樣在執行metascan時，就可以跳過掉大部分block，進而提升掃描的性能。
3. TPC-H測試
TPCH 是一個測試OLAP資料倉庫性能的标準測試集，其主要評價名額是各個查詢的響應時間,即從送出查詢到結果傳回所需時間，我們在ADB PG上針對meta scan特性測試對tpch的加速效果，針對tpch 1TB資料HDD硬碟測試，在其中4個表上建立了sortkey：
| table name | sort key |
|---|---|
| customer | c_mktsegment |
| part | p_brand |
| lineitem | l_shipdate |
| orders | o_orderdate |
tpch 測試結果如下：
| query | metascan | tablescan | 性能提升 (%) |
|---|---|---|---|
| q01 | 19.347 | 11.199 | 0.00% |
| q02 | 55.696 | 59.996 | 7.72% |
| q03 | 170.492 | 206.383 | 21.05% |
| q04 | 108.586 | 129.101 | 18.89% |
| q05 | 160.95 | 165.855 | 3.05% |
| q06 | 19.564 | 53.544 | 173.69% |
| q07 | 646.875 | 629.539 | |
| q08 | 153.666 | 156.489 | |
| q09 | 724.835 | 725.829 | |
| q10 | 217.339 | 248.316 | 14.25% |
| q11 | 30.574 | 29.692 | |
| q12 | 44.796 | 113.121 | 152.52% |
| q13 | 178.811 | 199.52 | 11.58% |
| q14 | 12.194 | 72.635 | 495.66% |
| q15 | 39.285 | 115.22 | 193.29% |
| q16 | 58.443 | 64.909 | 11.06% |
| q17 | 1446.869 | 1394.215 | |
| q18 | 1118.851 | 1110.468 | |
| q19 | 212.091 | 225.613 | 6.38% |
| q20 | 331.7 | 365.711 | 10.25% |
| q21 | 1027.04 | 1015.196 | |
| q22 | 165.681 | 167.305 | |
| Total （GEOMEAN） | 163.315 | 211.372 | 29.43% |
從測試結果看，對于Q03、Q04、Q06、Q10、Q12、Q14、Q15有非常顯著的性能提升，最多提升了5倍左右。對于tpch 整體性能，按Geomean算後，有22%的提升。
對于剩餘的查詢無明顯的性能提升。分析這些查詢的特性，meta scan對于tpch中有強過濾條件的查詢，性能提升較明顯，但對于全表scan或者join則沒有效果。
4. 既有執行個體更新 meta scan
對于阿裡雲 AnalyticDB for PostgreSQL 的現有執行個體，如何使用新的meta scan機制？ meta scan在實作的時候做了存儲格式的前向相容，現有執行個體通過小版本更新後，如果要使用新的meta scan特性，則需要重新整理列存表的 meta 資訊，可以使用如下的 UDF 來重新整理某張表的meta資訊：
CREATE OR REPLACE FUNCTION UPGRADE_AOCS_TABLE_META(tname TEXT) RETURNS BOOL AS
$$
DECLARE
tcount INT := 0;
BEGIN
-- CHECK TABLE NAME
EXECUTE 'SELECT COUNT(1) FROM PG_AOCSMETA WHERE RELID = ''' || tname || '''::REGCLASS' INTO tcount;
IF tcount IS NOT NULL THEN
IF tcount > 1 THEN
RAISE EXCEPTION 'found more than one table of name %', tname;
ELSEIF tcount = 0 THEN
RAISE EXCEPTION 'not found target table in pg_aocsmeta, table name:%', tname;
END IF;
END IF;
EXECUTE 'ALTER TABLE ' || tname || ' SET WITH(REORGANIZE=TRUE)';
RETURN TRUE;
END;
$$
LANGUAGE PLPGSQL;
select UPGRADE_AOCS_TABLE_META(tname); AnalyticDB for PostgreSQL 提供了配置參數rds_enable_column_meta_scan用來啟動和關閉metascan，可以使用如下sql啟動或者關閉目前session的metascan：
-- disable metascan
set rds_enable_column_meta_scan = off;
-- enable metascan
set rds_enable_column_meta_scan = on;
-- show metascan is enable?
show rds_enable_column_meta_scan; 如果需要執行個體級别的開啟或者關閉metascan，可以提工單聯系我們的技術支援同學修改。
5. 結論
ADB PG 的列存儲 meta scan主要是通過row group 和batch group的max/min 過濾不滿足的block，通過block offset，直接讀取滿足條件的block，這種方式減少掃描是的IO以及block解壓時的CPU消耗，是以在查詢的filter具有一定的過濾性時，meta scan可以有比較明顯的性能提升。
ADB PG 基于開源資料庫PostgreSQL/Greenplum建構，由阿裡雲資料庫 OLAP 資料庫團隊維護演進，近期會将全部功能增強開源，回饋開源社群。
